沒有經驗豐富的整合團隊，用相機識別清晰的缺陷瓶子是一項挑戰。半透明的物體很難讓相機鏡頭“看到”，而缺陷的瓶子不具有可預測的形狀。盈泰德科技為客戶解決了這一問題，并將一個定制的瓶子檢測視覺系統集成到他們現有的生產線中。該系統能夠處理清晰，有缺陷和不同大小的不透明瓶與預算友好的解決方案。

　　客戶：消費品公司

　　所屬行業：消費品

　　主要工程特點

　　1、高對比度照明增強瓶子檢測

　　2、背光控制薄膜，以準直光線，創造更高的圖像對比度。

　　3、視覺檢測相機

　　4、Patmax幾何模式查找工具

　　5、用于數據收集的Insight Explorer 4.7.0

　　核心挑戰

　　1、具有挑戰性的規范的預算友好型解決方案

　　2、由透明、有缺陷或不透明材料制成的各種大小的瓶子在同一條線上接受檢查。

　　3、瓶高、寬度、顏色和缺陷部位的波動是不可預測的。

　　4、透明的塑料瓶很難用照相機鏡頭探測到。

　　5、缺陷的瓶子形狀多變

　　視覺檢測解決方案

　　客戶需要消除生產線上的壓碎瓶子，防止它們被裝進箱子或運往客戶手中。由不同材料制成的不同尺寸的瓶子混合而成，穿過這條線。瓶子是半透明，或由深色，不透明的顏色?？蛻粜枰鶕?jù)瓶子的材質(透明、不透明等)驗證通過視覺系統的瓶子的類型。盈泰德科技被進一步的挑戰，客戶的要求較小化線路改變在缺陷的瓶子檢測。

　　瓶檢可行性試驗

　　在盈泰德科技視覺實驗室為視覺專家安排了一個集成照明結構的測試攝像機，以測試瓶子檢測解決方案的可行性。在這個項目評估階段，視覺專家決定照明解決方案，相機角度，和所需的硬件。這一階段確定了合格率/不合格率和費用。

　　1、測試設置使盈泰德科技工程師能夠確定機器視覺系統的下列參數：

　　2、背光，以創造對比，并允許瓶子材料的確定

　　3、光控制膜增加缺陷對比度

　　4、一臺視覺5600攝像頭，帶有ptmax，可以檢測各種形狀的瓶子以不同的速度在包裝線上移動。

　　5、Insight Explorer 4.7.0視覺專家編寫程序，將瓶子數據從攝像機傳輸?shù)綌?shù)據庫

　　6、當瓶子通過系統時，集成的照片眼觸發照相機。

　　7、PL控制的排瓶系統

　　盈泰德科技已證實的解決方案

　　視覺系統參數已與客戶商定，并發布了一份PO。盈泰德科技制定了項目計劃，并完成了機電設計評審。視覺系統被編程并組裝在盈泰德科技的視覺實驗室之一。缺陷瓶檢測系統在實驗室進行了全方面測試，并由盈泰德科技安裝在客戶現有的瓶子生產線上。

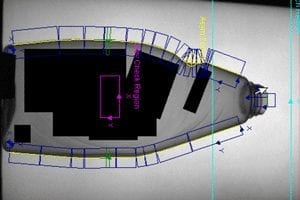

　　當瓶子穿過這條線時，一只照片眼觸發了每個瓶子的視覺系統。瓶子通過一個背光，創造了一個對比的觀點瓶。如果反差是黑色的，瓶子是由不透明的材料制成的。如果對比是灰色的，瓶子就會結霜。如果光線沒有造成對比，瓶子是透明的。Patmax幾何模式發現工具可以識別每個瓶子的各個方面，包括瓶子的高度、寬度和不對稱的特征(如果有的話)。

　　圖像眼睛觸發相機采取個別的快照每一個瓶子通過線。智能相機處理相機內部的圖像，并將數據記錄在自定義開發的數據庫中。超出過程控制譜的數據點異常值會觸發故障。在包裝區域前的生產線上，內置的瓶塞將消除缺陷或損壞的瓶子。

　　影響：

　　1、解決難檢測問題的低成本解決方案

　　2、大大減少了離開工廠的缺陷瓶子數量。

　　3、實時瓶型驗證

　　為什么選擇盈泰德機器視覺？

　　盈泰德科技推薦實用的解決方案，使用我們的制造專業知識和機器視覺系統知識。盈泰德科技相信，可以通過以下方式幫助你“做得更好”：

　　1、利用可行性測試確保在項目范圍開發過程中采取適當步驟

　　2、設計視覺系統時，它們只需要應用我們的工廠工程經驗，以幫助客戶識別需求，確定目標，并提供合適的機器視覺系統。

　　3、堅持開放客戶政策，促進創新。我們邀請客戶訪問盈泰德科技，嘗試新的工藝、技術和技術，以推動傳統工程的局限性。

　　4、為我們提供的系統和設備傳授知識。

　　5、在整個項目期間指定一個單一的直接接觸點。

　　盈泰德幫您找到一個適合您公司的視覺檢測解決方案，聯系盈泰德科技可以了解更多關于瓶子檢查或其他設備的知識。
