組裝越復雜，在生產過程中發生錯誤的機會就越大，并且以視覺方式驗證裝配完整性的挑戰也就越大。標準的機器視覺系統（通常提供1到5百萬像素的傳感器）無法以足夠高的分辨率捕獲圖像以檢測復雜組件（如機電設備）中的所有缺陷。即使可以進行更高分辨率的成像，也須使用感興趣的靜態點對機器視覺系統進行編程，以知道在哪里尋找缺陷，這需要對缺陷位置和零件不會移動或變化的一致生產環境有深入的了解。

　　由于這些原因，制造商已轉向人工檢測員對高價值設備進行復雜的組裝驗證，這要依靠檢測員的高視力和判斷力來識別和分級關鍵缺陷。但是，人類檢測員在每個人或每天的日常工作中都做出不一致的決定，沒有提供可重復的，可操作的數據來實現可追溯性或自動化，并且在研究復雜的陣列和組件的配置以延長時間時，很容易疲勞。

　　成像色度計和光度計

　　ProMetric?成像色度計和光度計的分辨率和光學靈敏度使Rvsto自動視覺檢測解決方案能夠檢測組件和表面中較細微的，低對比度的缺陷。這些成像解決方案經過校準，可復制人類對光和顏色的感知，可與人類檢測相匹配，以識別細微但關鍵的變化，同時具有自動化的優勢，可在復雜的檢測環境中實現速度，精度，可重復性，一致性和缺陷定量。使用Rvsto攝像頭和基于攝像頭的檢測系統，可以檢測并防止電子和機械裝配中的微小錯誤，隨機出現的劃痕，叮咬和凹痕，甚至是嵌入的顆粒，從而確保高價值，高風險產品的質量從電子產品到醫療設備。

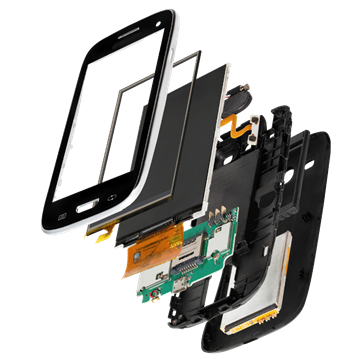

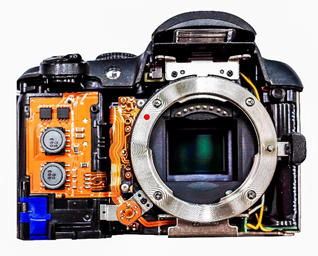

復雜的裝配，需要檢測各種小的，細微的零件特征

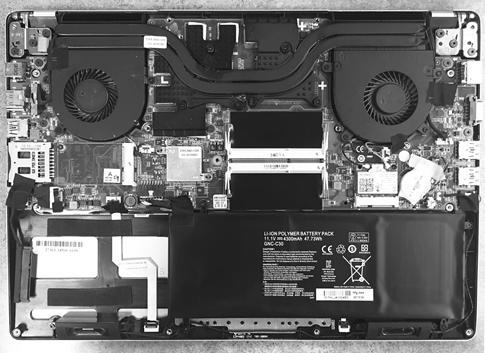

　　內部零件的組裝驗證。

　　智能設備，計算機和汽車組件需要準確而復雜的組件配置，以確保適當?shù)男问胶凸δ?。檢驗標準高。即使產品通過了功能測試，電纜布線，螺絲丟失或連接器未對準的較輕微的錯誤也可能會較大地縮短產品的生命周期，并導致潛在的錯誤，這些錯誤可能會導致產品失效，因?yàn)橄M(fèi)者逐漸使用它。

　　通過：電纜繞過導向器。

　　失?。??電纜從導軌上松動。

　　檢測解決方案

　　用于電子裝配檢測的輻射解決方案結合了ProMetric?成像光度計，外部照明和軟件，可以在生產過程中在線對復雜的裝配進行成像和檢測。Rvsto基于光度學的檢測技術利用一系列機器視覺軟件工具來進行特征定位，是否存在/不存在檢測，測量等，通過利用Rvsto ProMetric成像硬件的分辨率和動態范圍，超越了機器視覺系統的性能。

　　由于輻射光度計已經過科學校準，可以測量光線和顏色，因此它們可以識別和評估人眼可以察覺的電子組件中較細微的瑕疵，但其速度和客觀性要高于人類檢測員。我們的光度計可以檢測到圖像中對比度變化的較大范圍（例如，深色表面上的深色螺絲釘，或淺色表面上的白色絲線），并可以在較寬的范圍內評估反常的對比度差異，這可能表明組件損壞或缺陷。

　　通過自動檢測以獲取有關電子裝配缺陷的可量化數據，Rvsto系統使制造商可以分析有關缺陷發生的時間和地點的趨勢，這些趨勢可能表明生產的早期階段存在問題，并可以實現數據驅動的操作改進，從而支持精益生產。輻射解決方案也是理想的選擇，用于在產品完全組裝和關閉之前檢測潛在的潛在缺陷，以防止將來損壞和降級，并確?？蛻魸M意度并降低保修成本。

　　檢測外部組件

　　電子組件完全組裝好并密封好設備后，機械組裝檢測將驗證產品在功能，消費者使用和整體質量方面的完整性。在此階段使用自動外觀檢測可以確認在組裝過程中未發生意外損壞，錯位或貼標簽的情況。自動化檢測還可以防止在產品出廠之前由人工檢測人員在處理過程中對產品組件造成任何進一步的損壞。視覺檢測系統可用于檢測設備背板，擋板，玻璃和其他外部表面的位置；攝像頭和連接器相對于設備外殼中的孔的對齊方式；鍵盤上按鍵的位置和位置；產品表面上標簽和印刷信息的存在或位置；

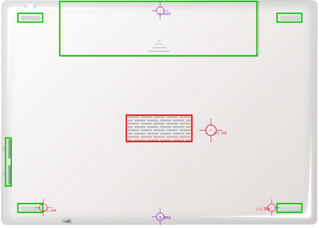

　　存在腳，連接器和電池蓋，但缺少中央組件

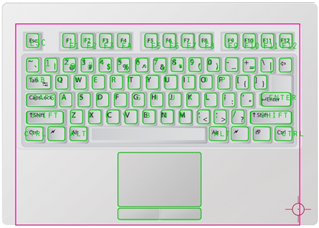

　　鍵盤上的鍵存在且準確，但是右下角存在表面缺陷

　　Rvsto成像光度計將高分辨率的CCD成像（高達43兆像素）和灰度靈敏度（高達61 dB動態范圍）結合在一起，可以捕獲細節水平并評估圖像中的對比度，以確保進行較準確的機械組裝檢測—小于一毫米的尺寸。設備表面，組件和孔之間的細線間隙很容易檢測到，并且可以根據校準的公差進行測量。

　　Rvsto成像系統的高動態范圍可以檢測光的表面反射中的細微變化，從而使您可以檢測智能設備相機中是否存在低對比度的材料，例如微小的玻璃鏡頭。盡管可以輕松驗證文本，徽標和標簽的位置和存在，但是我們的系統可以使用光學字符識別（OCR）和驗證（OCV）進一步分析文本和符號的質量，以確保打印質量，易讀性和一致性。

　　全輻射光度計基于NIST可追蹤樣品或內部過程公差校準，以確保行上的所有攝像機-或從一行到下一-圖像并使用相同的標準的測量標準來評估產品。這種一致性使產品裝配數據可以跨行跟蹤，從而確保所有檢測系統將在相同條件下產生相同的數據。校準還可以確保在各種生產線上組裝的所有產品均遵循品牌質量的通用標準，從而防止次等產品進入市場，從而損害品牌聲譽。

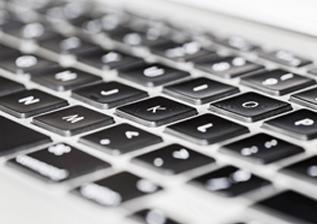

　　復雜陣列中的缺陷檢測

在鍵盤框架上檢測到缺陷

　　盡管人眼可以容易地檢測到各種各樣的缺陷，但是隨著表面或組件的復雜性的增加，人類檢測的準確性會急劇下降。鍵盤和鍵盤框架等平板產品的瑕疵表現出從復雜陣列到完全隨機特征的視覺模式，很容易被人類檢測員遺漏，他們會通過仔細檢測具有高細節和各種對比的零件而容易疲勞。小范圍內的顏色。但是，捕獲復雜陣列中的微小缺陷對于防止后續組件中的缺陷至關重要。

　　Rvsto的自動化視覺檢測解決方案可以捕獲復雜零件詳細的圖像，這要?dú)w功于Rvsto成像光度計的高分辨率和高動態范圍。使用單攝像機或多攝像機集成，制造商可以捕獲和使用高達43兆像素（8040 x 5360 CCD像素）的幾幅圖像，以準確，快速地發現微小的缺陷。
