如今的電子產品客戶期望開箱即用的產品質量非常好，而鍵盤和智能手機或電視一樣，也是如此。產品質量很重要，只需問問制造商的用戶就可以了解到，如果流出的鍵盤上出現微小外觀缺陷就可能被退貨。

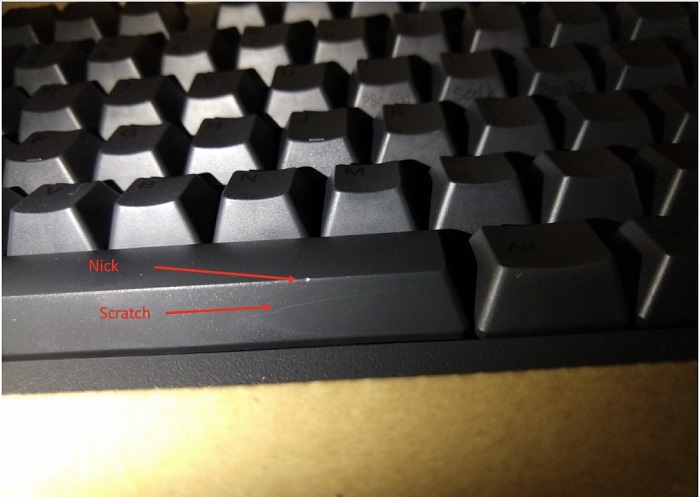

　　帖子中的這張照片表明，消費者注意到了每個微小的缺陷。由于這些小的外觀缺陷，該客戶退還了（否則功能完善的）鍵盤單元，并全額退款。

　　筆記本電腦和鍵盤的制造商需要在組裝過程中對這些產品進行準確的外觀檢測，以確保有缺陷的產品不會落到客戶手中。產品發貨后，與未發現的缺陷相關的成本可能很高。外觀缺陷，產品性能下降和潛在故障可能導致直接和間接成本迅速上升，其中包括：

　　1、退貨，維修或保修索賠

　　2、客戶不滿意和客戶忠誠度下降

　　3、品牌聲譽和質量感知受損

　　制造商需要一種能夠以生產線速度捕獲微小且往往是隨機缺陷的解決方案。對于背光和非背光鍵盤組件，Rvsto提供了符合要求的高分辨率，高速檢測解決方案。

　　自動化檢測

　　在組裝的每個階段（從組件級別到完全組裝組件并密封產品的點），檢測均會檢驗產品的內外完整性。在每個階段都使用自動外觀檢測可以確認在組裝和制造過程中沒有發生意外損壞，錯位或貼錯標簽的情況。

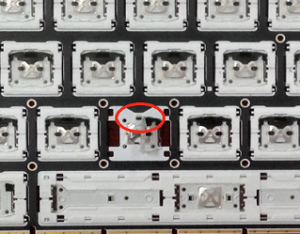

　　由于復雜的視覺圖案和缺陷的隨機出現，對于人類檢測人員來說，鍵盤和鍵盤框架等扁平產品上的缺陷很難被可靠地發現。通過在小區域內仔細檢測零件的高細節和各種對比和顏色，使檢測人員的視覺疲勞。但是，捕獲復雜陣列（如鍵盤或如下所示的鍵盤組件）中的微小缺陷對于防止后續組件中的缺陷至關重要。

　　小裝配缺陷，例如鍵盤框架中的凸耳斷裂，可能會使關鍵組件在運輸或操作過程中變松或分離。

　　由于我們的ProMetric?成像光度計和色度計的高分辨率和動態范圍，Rvsto的自動視覺檢測（AVI）解決方案可以捕獲非常詳細的復雜零件圖像。使用單攝像機或多攝像機集成，制造商可以捕獲和分析多張檢測圖像（每張圖像較多可達43兆像素（8040 x 5360 CCD像素）），以準確，快速地發現微小的缺陷。

　　自動外觀檢測還可以防止在產品出廠之前由人工檢測人員在處理過程中對產品組件造成任何進一步的損壞。視覺檢測系統可用于檢測產品背板，擋板，按鈕，玻璃和其他外部表面的位置；攝像機鏡頭，端口和連接器相對于產品外殼中的孔的對齊方式；鍵盤上按鍵的位置和位置；產品表面上標簽以及印刷或蝕刻的信息的存在或位置; 以及更多。Rvsto通過其視覺系統產品線（例如INSPECT.assembly?視覺檢測站）提供檢測功能，該系統包括解決各種不發光鍵盤組裝和質量驗證任務的工具。

　　便攜式計算機背面的檢測圖像（左圖）顯示存在支腳，連接器和電池蓋，但缺少中央組件。檢測系統在鍵盤上（右圖）驗證按鍵和鍵盤元素的對齊方式和配置。

　　鍵盤組裝檢測

　　由于大量零件和視覺元素須完好地融合在一起，因此在鍵盤制造過程中可能會出現多種類型的缺陷。例如，字符質量，打印質量，位置和方向，鍵的位置或鍵之間的間距等問題可能會影響鍵盤的外觀和性能。

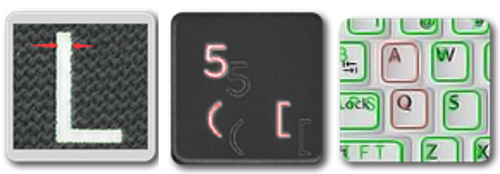

　　輻射自動視覺檢測解決方案可以評估字符質量（左），例如字母筆劃的粗細，打印位置（中心）和檢測鍵的位置（右），從而確定字母A和Q在相反的位置，對于字母A和Q正確的“ QWERTY”鍵盤布局。

　　例如，如果鍵間隙寬度（鍵之間的間距）不一致，則在使用過程中鍵可能會與其他組件表面接觸，從而導致粘附或磨損。Rvsto基于光度學的視覺檢測系統可以測量微小的檢測區域，以實現非常準確的公差-斑點鍵的偏移量?jī)H為0.1 μm（大約等于頭發的寬度），以確保正確放置。

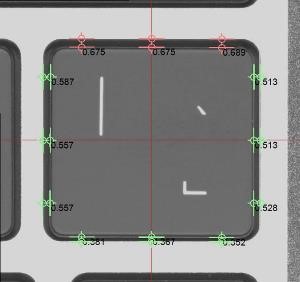

　　Rvsto的Advanced Vision解決方案檢測組件中的間隙寬度。錯誤的間隙被標記為故障，因?yàn)樗鼈儠?huì)導致運行過程中的損壞和潛在故障。

　　背光鍵盤檢測

　　Rvsto還提供了在大批量生產環境中測試發光鍵盤和背光標牌的解決方案。發光的鍵盤和小鍵盤在鍵之間甚至在單個鍵內都可能表現出亮度（亮度）和顏色（色度）變化，這對于用戶來說是顯而易見的。

　　這些缺陷會損害用戶體驗，并且在某些情況下會嚴重影響產品的可用性。對發光鍵盤和小鍵盤的自動外觀檢測著重于測量單個字符以及整個鍵盤的亮度和色度，以確保一致性。

　　我們的PM-KB?發光鍵盤測試軟件系統還執行光學字符識別（OCR），使該軟件可以確定鍵帽是否正確安裝以及每個鍵是否在其正確的位置和位置（例如，未倒置或側向放置）。

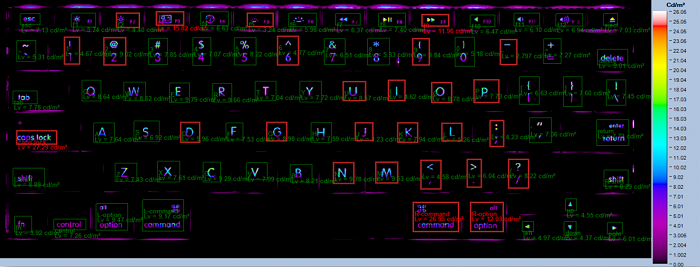

　　PM-KB軟件中顯示的鍵盤分析，輸出數據包括各個字符的亮度，各個鍵的亮度，局部亮度與各個鍵的近端鍵以及完全的鍵盤一致性?？梢葬槍?duì)較小和較大亮度的已編程閾值評估所有值。盈泰德科技在機器視覺檢測方面有著多年的經驗，如果您在視覺檢測設備方面有需求，我們十分歡迎您通過聯系方式咨詢盈泰德科技。
