抽象

　　在螺紋制造過程中，冷卻液或潤滑油會粘附在螺紋表面上，從而影響螺紋參數的視覺測量結果。為了模擬實際測量過程中油在螺紋表面上的附著行為，在此實驗中設置了四個不同的附著狀態。使用圖像測量?jī)x來收集不同粘附狀態的螺紋圖像。然后，通過計算機圖像處理分析螺紋表面上的油膜分布。使用目測方法獲得油附著力對螺紋參數測量結果的相對影響率。提出一種基于實驗的螺距補償方法，試驗方法驗證了該方法的補償效果。實驗表明，油附著對直徑參數測量結果的影響大于7 μm，對螺紋角測量結果的影響大于0.1°。補償實驗表明，節距直徑的補償效率高于70％。

　　介紹

　　視覺測量技術在螺紋測量中具有很大的優勢。首先，機器視覺測量方法具有更高的測量效率。其次，機器視覺測量方法可用于實現在線螺紋測量。此外，機器視覺測量方法還可以檢測傳統方法難以獲得的螺紋參數。1近來，基于機器視覺的螺紋參數檢測已得到廣泛研究。2，3 Gadelmawla 4引入了不僅可以被應用到許多類型的螺紋測量，而且還同時檢測18個參數的螺紋的視覺檢測系統。較低5設計了一種直觀的螺紋參數檢測系統，該系統直觀，高效且易于操作。Mutambi和Yu 6分析了螺紋測量程序中的誤差源以及校準對測量精度的影響。Chen 7提出了一種螺紋輪廓變形的補償方法，該方法的節圓直徑補償效果大于85％，螺紋角度補償效果大于70％。沉等。8分析了機器視覺測量過程中螺紋輪廓變形的問題，并提出了一種補償方法。盡管在螺紋視覺測量方面取得了許多成就，但是已經有一些研究使用視覺測量對油粘附在螺紋表面上的效果進行了研究。機器視覺測量方法使用光學成像原理，這需要高度的螺紋表面清潔度。9因此，油在螺紋表面上的附著對成像的影響很大。在對線程子像素邊緣提取算法的研究中，Cai等人。10提到了附著在螺紋表面上的油對視覺測量結果的影響，并對沖擊進行了初步分析。

　　油在零件生產過程中起著潤滑和冷卻的作用，對于現代機械制造至關重要。11在螺紋加工過程中，刀刃上的摩擦力很大，排屑困難，熱量不易被排屑帶走。通常，包含油的切削液用于減少摩擦并降低切削溫度。12，13使用機油可以提高工具壽命和螺紋的表面質量。同時，機油會附著在螺紋表面，影響螺紋的在線測量精度。螺紋制造材料通常是低碳鋼，中碳鋼，合金鋼和類似物質。這樣的材料不具有良好的疏油性能。黃等。圖14發現在加工期間，在切削刃附近的膜的厚度為約15μm，并且在其他位置的膜的厚度可以達到約25μm。當秦15研究了潤滑油膜厚度的測量方法，測得的油膜厚度約為30μm。如文獻綜述中所述，在工件表面上的油粘附嚴重影響了工件的輪廓形狀。根據Biresaw等人的說法，16油的粘度越大，對工件輪廓的影響就越大。因此，重要的是研究油的附著力對螺紋的視覺測量結果的影響。在測量過程中，許多因素都會影響螺紋表面上的油粘附力，例如加工方法，表面質量，油類型和清潔方法。因此，難以進行關于油附著性對螺紋的視覺測量結果的影響的模擬研究和理論研究。

　　本研究從油的附著力對螺紋成像影響的角度出發，采用實驗檢測的方法分析了螺紋參數的目測誤差。為了減少油脂附著對螺紋直徑的目測結果的影響，提出了一種基于實驗的螺距補償方法。并通過實驗驗證了該方法的可行性。該研究分為以下幾個部分：“油脂附著在螺紋輪廓成像上的螺紋表面上的影響”部分描述了油脂附著對螺紋輪廓成像的影響。“實驗”部分描述了實驗細節；在“實驗結果分析”部分中，給出并討論了實驗和數值結果；在“節圓直徑補償方法和補償效果驗證”部分中，提出了一種基于實驗的節圓直徑補償方法，并對算法進行了實驗驗證。“結論”部分給出了結論。

　　油脂附著在螺紋表面上對螺紋輪廓成像的影響

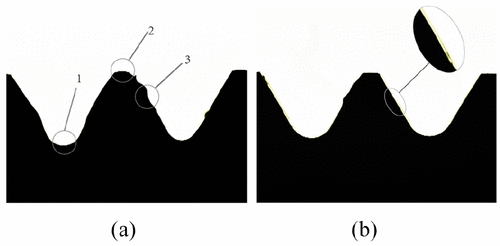

　　如圖1所示，油附著在螺紋表面上會影響螺紋成像的輪廓。有兩種類型的效果：首先，如圖1（a）所示。，附著在螺紋表面的油改變了牙根，牙頂和牙側面的輪廓形狀；第二，如圖1（b）所示，油粘附在螺紋表面上，導致螺紋輪廓邊緣的灰度梯度發生變化，這使得普通的邊緣檢測操作人員無法準確地提取螺紋邊緣輪廓。螺紋輪廓的變化和所提取的邊緣輪廓的位置影響了螺紋參數的測量位置，并導致螺紋參數的測量結果發生變化。

　　圖1.機油附著力對螺紋輪廓的影響。

　　1.根，是連接兩個相鄰側面的凹槽底部的表面。2.波峰，是連接兩個相鄰側面的山脊頂部的表面。3.側面是由基本三角形的一側生成的，不與螺紋的節線平行的螺旋螺紋表面的一部分。

　　實驗

　　實驗設備

　　在實驗期間，使用四種類型的公制螺紋M8×1.25，M14×2，M30×1.5和M42×1.5作為測試對象?？偣策x擇了五種不同粘度的潤滑油（ISOVG10，ISOVG22，ISOVG32，ISOVG46和ISOVG68）作為實驗介質。螺紋圖像是使用GIM-80A自動圖像測量?jī)x在背光條件下獲得的，如圖2所示。。GIM-80A由發光二極管并聯背光源，1/2英寸電荷耦合器件（CCD）彩色相機和AVITAR63106-S-7變焦鏡頭組成。變焦鏡頭的放大倍率為0.7倍至4.5倍，圖像的總放大倍率為24倍至148倍。平行光源的中心區域具有良好的平直度，可以使被測物體的外部輪廓變得清晰。平行光可以控制透鏡變形。遠心鏡頭與CCD相機配合使用可有效糾正傳統工業鏡頭的視差。

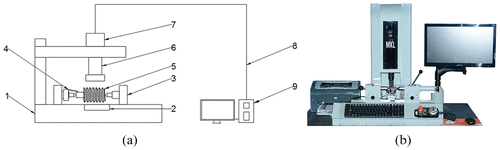

　　圖2.（a）結構圖和設備的物理圖。

　　1.工作臺，2.背光源，3.夾具，4.定位器，5.螺紋，6.遠心變焦鏡頭，7.電荷耦合設備的攝像頭，8.電纜，和9.計算機。

　　螺紋圖像采集

　　在實驗過程中，根據以下建議收集了螺紋的圖像：

　　超聲清洗干凈的螺紋（CLST）并干燥。

　　對于被油嚴重粘附的螺紋（STHDA），將潤滑油均勻地涂在螺紋表面，并靜置5分鐘。

　　為了使螺紋保持適度的油附著性（STMDA），將潤滑油均勻地涂在螺紋表面上，并在10 Hz的振動平臺上放置30 s，以使油均勻地流動。

　　為了使油脂附著在螺紋上的輕度（STLDA），將潤滑油均勻地涂在螺紋表面，并在10 Hz的振動平臺上放置1分鐘，以使油均勻地流動。

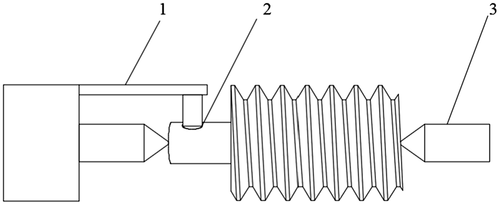

　　圖像采集過程中螺紋的夾緊方法如圖3所示。。雙頂夾緊不僅可確保螺紋制造基準與測量基準之間的均勻性，而且可確保螺紋的徑向和軸向定位。定位銷與螺紋上的定位孔相匹配，以沿周向定位螺紋。同時定位三個方向，以確?？梢栽诓煌臋C(jī)油附著狀態下獲取相同螺紋的相同位置圖像。

　　圖3.螺紋的周向定位。

　　1.定位銷，2.定位孔和3.居中。

　　圖像處理

　　如圖4所示然后，使用圖像差分算法對獲取的圖像進行差分處理，以增強輪廓變形區域的對比度。17

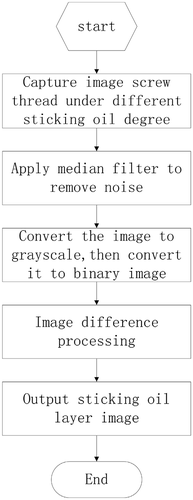

　　圖4.圖像差異算法（IDA）。

　　圖5表示螺紋M8×1.25的清潔圖像和附著油圖像之間的差異計算結果。由于具有潤濕性，因此油附著在螺紋的表面并形成粘附層。在表面張力的影響下，波峰處的油收縮并形成凸起。與螺紋的根部接觸的粘合層傾向于延伸，這導致油與空氣表面接觸并凹入彎曲。

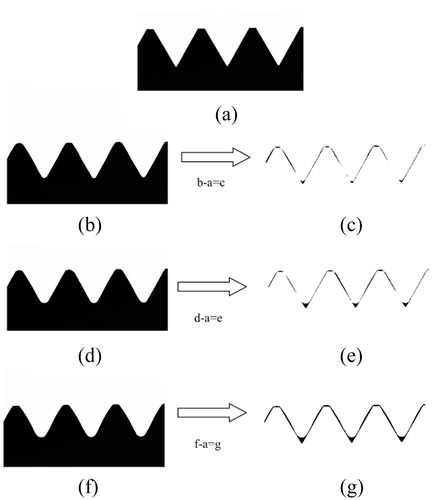

　　圖5.附著有油的螺紋輪廓變形：（a）CLST圖像，（b）STLDA圖像，（c）STLDA的螺紋輪廓變形，（d）STMDA圖像，（e）STMDA的螺紋輪廓變形，（f） STHDA圖像，以及STHDA的螺紋輪廓變形。

　　從圖5，我們發現對螺紋輪廓的影響程度因油的附著條件而異。螺紋輪廓變化的不同程度對螺紋測量結果有不同的影響。表1示出了螺紋M8×1.25的輪廓變形比例的計算結果。油在螺紋表面上的附著程度越大，則螺紋圖像輪廓的變形越大。同時，隨著油的粘度增加，螺紋圖像輪廓的變形程度也增加。

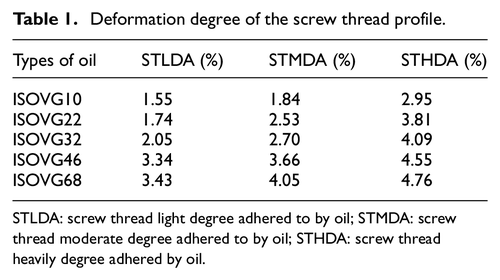

　　表1.螺紋輪廓的變形程度。

　　表1.螺紋輪廓的變形程度。

　　油附著力對螺紋輪廓的不同位置的影響導致不同螺紋參數的測量結果發生變化。如圖1所示，油對根的影響影響了小徑的測量；對波峰的影響影響了大直徑的測量；對側面的影響影響了節圓直徑和螺紋角的測量。分析油在螺紋表面上的分布，同時依靠粘附層圖像的計算統計數據。如圖圖6（a）中，在螺紋圖像上選擇了五個區域：左根區域I，左齒側區域II，波峰區域III，右齒側區域IV和右齒根區域V。確定了這五個部分。圖6（b）表示附著在螺紋M8×1.25表面上的ISOVG32型潤滑油的分布的計算結果。油的附著對螺紋牙根和螺紋牙根附近的牙腹有嚴重的影響，對牙冠和牙腹的影響相對較小。因此，可以預見的是，小直徑測量結果的影響將大于節距直徑和大直徑的影響。

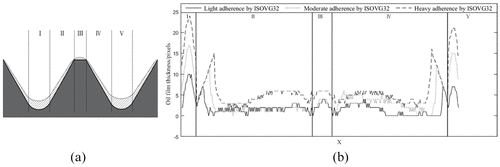

　　圖6.螺紋表面上的油分布：（a）區域劃分和分布情況。

　　檢測方式

　　大徑影響的檢測方法

　　大徑測量結果的變化主要是由螺紋牙頂輪廓的變化引起的。為了分析油附著對大直徑測量結果的影響，在研究過程中檢測了波峰的相對位置變化。由于在相同的條件下（夾緊位置，放大倍數和焦距）收集了相同螺紋的圖像，因此在不同油附著狀態下的圖像處于相同的坐標系中。

　　在檢測過程中，對清潔螺紋和附油螺紋的螺紋牙頂裝配線進行了采樣。將采樣步長設置為0.1像素，并將采樣點數設置為n。在干凈的螺紋和帶油的螺紋上分別將采樣點標記為（x i，y i）和（x j，y j）。計算相應點之間的平均距離，以獲得螺紋牙頂?shù)奈恢米兓?。?jì)算方法如式（1）所示。

　　Δ?′=∑?? ，? = 1（??-??）2+（??-??）2?????????????????????????????????????√?Δd′=∑一世，?=1個?（X一世-X?）2+（?一世-??）2?（1）

　　微小直徑影響的檢測方法

　　小直徑測量結果的變化主要是由螺紋牙根輪廓的變化引起的。為了分析油附著對小直徑測量結果的影響，在研究過程中檢測了根部的相對位置變化。

　　在檢測過程中，對干凈螺紋和附油螺紋的螺紋根部裝配線進行了采樣。將采樣步長設置為0.1像素，并將采樣點數設置為m。在干凈的螺紋和帶油的螺紋上分別標記為（x o，y o）和（x p，y p）。計算相應點之間的平均距離，以獲得螺紋根的位置變化。計算方法如式（2）所示。

　　Δ d′1個=∑?? ，? = 1（??-??）2+（??-??）2??????????????????????????????????????√?Δd′1個=∑?，p=1個米（X?-Xp）2+（??-?p）2米（2）

　　節圓直徑影響的檢測方法

　　螺距直徑測量結果的變化主要是由螺紋牙側面輪廓的變化引起的。為了分析油附著對節距直徑測量結果的影響，在研究過程中測試了節距線的相對位置變化。如圖圖7（a）中，槽寬 ??ψ[R 和山脊厚度 ???[R使用平行于軸線的線與螺紋牙側線相交處之間的距離進行計算。厚度差定義如下

　　Δ =||??-??||Δ=|?[R-ψ[R|（3）

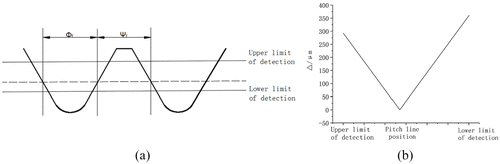

　　圖7.間距線的位置檢測：（a）間距線位置的檢測方法和厚度差。

　　為了提高計算速度，在螺紋圖像上設置了檢測上限和檢測下限，如圖7（a）所示。例如，螺紋M8×1.25的厚度差檢測結果如圖7（b）所示。。厚度差較小的位置是間距線的位置。

　　清潔螺紋螺距線設置為L(zhǎng) 1。L的表達式如式（4）所示

　　? = ??=χ（4）

　　受到油的附著力影響的螺紋的螺距線為L(zhǎng) 2。L 2的表達式如公式（5）所示

　　? = ??=λ（5）

　　如等式（6）所示，計算出節線的位置的變化。

　　Δ d′2= ? ? ?Δd′2=λ-χ（6）

　　螺紋角影響的檢測方法

　　使用較小二乘擬合側面線，斜率 ?1個?1個 和 ?2?2獲得了相鄰的側面線中的一個。螺紋角的計算如式（7）所示。螺紋角度?α 清潔螺絲的螺紋和螺紋角度 ?′α′ 檢測出附有油的螺紋的數量

　　?= arctan||||?1個-?21 +?1個×?2||||α=Arctan|?1個-?21個+?1個×?2|（7）

　　等式（8）中示出了對螺紋角的測量結果的影響量的計算。

　　Δ α= ?’ – αΔα=α′-α（8）

　　實驗結果分析

　　使用“檢測方法”部分中的檢測方法，對不同油附著狀態的螺紋進行了11次實驗，并對實驗結果進行了分析。

　　大直徑實驗結果的影響分析

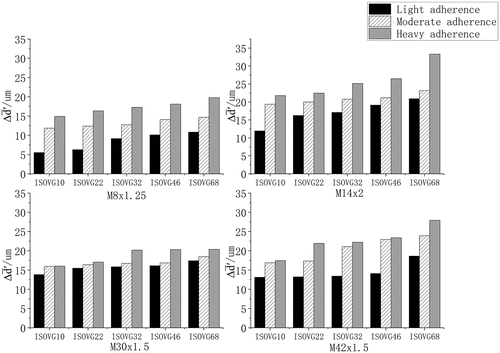

　　大直徑實驗結果影響的平均值如圖8所示。結果表明，隨著油的粘度和油的積聚度的增加，螺紋的大直徑的測量結果的變化量變得越來越大。

　　圖8.大直徑影響。

　　對實驗結果的分析發現，油粘附力對實驗中選擇的螺紋的大徑測量結果的相對影響如下。相對影響率是大直徑和螺紋高度之間的比率。對螺紋M8×1.25的大徑測量結果的相對影響率為0.82％–2.92％。對螺紋M14×2的大徑測量結果的相對影響率為1.10％–3.08％。對M30×1.5螺紋的大徑測量結果的相對影響率為1.70％–2.52％。對M42×1.5螺紋的大徑測量結果的相對影響率為1.62％–3.45％。實驗表明，長徑測量值大于油附著之前的值。

　　小直徑實驗結果的影響分析

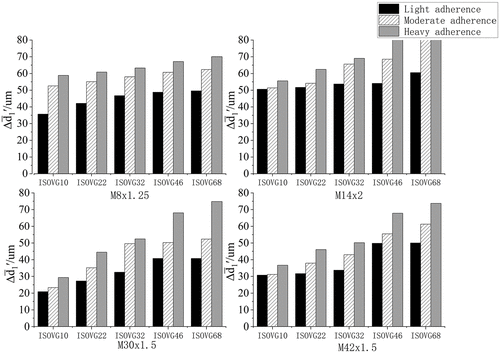

　　小直徑實驗結果影響的平均值如圖9所示。結果表明，隨著油的粘度和油的積聚度的增加，螺紋的小直徑的測量結果的變化量變得越來越大。

　　圖9.小直徑影響。

　　對實驗結果的分析發現，油粘附力對實驗中選擇的螺紋的小徑測量結果的相對影響如下。相對影響率是小直徑與螺紋高度之間的比率。對螺紋M8×1.25的小直徑測量結果的相對影響率為5.28％–10.36％。對螺紋M14×2的小直徑測量結果的相對影響率為4.68％–9.04％。對M30×1.5螺紋的小徑測量結果的相對影響率為2.58％–9.42％。對螺紋M42×1.5的小徑測量結果的相對影響率為3.80％-9.10％。實驗表明，小徑測量值大于油附著之前的值。

　　節圓直徑實驗結果的影響分析

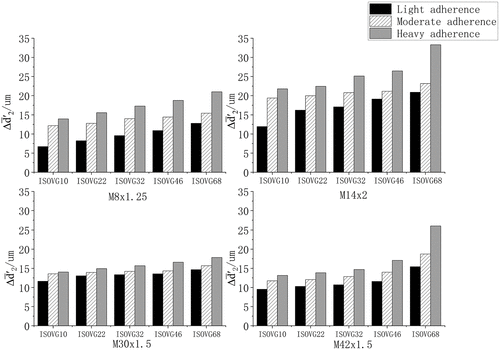

　　螺距直徑實驗結果影響的平均值如圖10所示。結果表明，隨著油的粘度和油的積聚度的增加，螺紋的螺距直徑的測量結果的變化量變得越來越大。

　　圖10.節圓直徑的影響。

　　對實驗結果的分析發現，油粘附力對實驗中選擇的螺紋的螺距直徑測量結果的相對影響如下。相對影響率是螺距直徑與螺紋高度之間的比率。對螺紋M8×1.25的螺距直徑測量結果的相對影響率為0.9％–3.1％。對螺紋M14×2的螺距直徑測量結果的相對影響率為1.1％–3.1％。對螺紋M30×1.5的螺距直徑測量結果的相對影響率為1.44％–2.20％。對螺紋M42×1.5的螺距直徑測量結果的相對影響率為1.04％–2.59％。實驗表明，節圓直徑的測量值大于附著油之前的值。

　　螺紋角實驗結果的影響分析

　　螺紋角實驗結果影響的平均值如圖11所示。對于受油粘附影響的螺紋，螺紋角度測量值大于清潔螺紋。

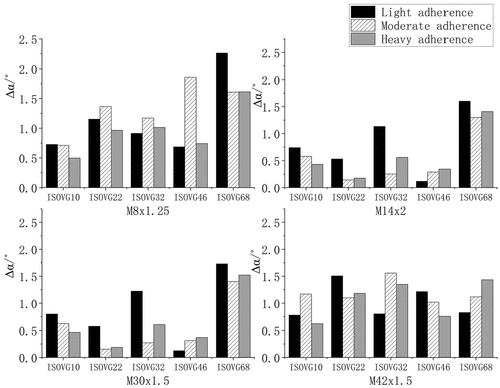

　　圖11.螺紋角度的影響。

　　對實驗結果的分析發現，油粘附力對實驗中選擇的螺紋的螺紋角測量結果的相對影響如下。相對影響率是螺紋角度變化與螺紋角度之間的比率。對螺紋M8×1.25的螺紋角度測量結果的相對影響率為0.83％–3.10％。對螺紋M14×2的螺紋角測量結果的相對影響率為0.20％–2.67％。對螺紋M30×1.5的螺紋角度測量結果的相對影響率為0.21％–2.88％。對螺紋M42×1.5的螺紋角度測量結果的相對影響率為1.04％–2.59％。

　　節圓直徑補償方法及補償效果驗證

　　節距補償方法

　　油對螺紋表面的附著力受油粘度，螺紋類型，螺紋表面質量和加工方法等因素的影響。然而，基于投影成像原理的螺紋目視檢查方法不僅受到上述因素的影響，而且還受到現場照明強度，成像曝光時間和環境溫度的影響。由于影響因素復雜，因此難以用理論計算來消除油附著力對節距直徑的目測的影響。根據螺紋參數測量實驗結果的統計，螺距的大徑與根部的油膜厚度的關系可以預測螺距徑測定結果的影響。油的附著系數確定為等式（9）

　　? =???=üd（9）

　　其中d是大直徑，U是根部的油膜厚度。

　　根據實驗結果，將t的數值間隔分為光附著間隔[ 0 ，?1個][0，?1個]，中等的附著間隔 [?1個，?2][?1個，?2]，并且間隔時間很長 [?2，+ ∞ ][?2，+∞]。在每個安裝間隔中，都有一個節圓直徑影響系數?λ與螺紋高度h和螺距直徑的影響量有關Δ?2Δd2，如公式（10）所示

　　? =Δ?2?λ=Δd2H（10）

　　在每個油粘附間隔中多次測量螺紋以獲得螺距直徑影響系數。將通過實驗在每個間隔中測量的螺距直徑影響系數取平均值，以獲得光附著間隔，嚴重附著間隔和中等附著間隔的平均影響系數，? [ 1 ]λ[1個]， ? [ 2 ]λ[2]和 ? [ 3 ]λ[3]， 分別。在實際測量過程中，每個螺紋根部的油附著系數?iibii如公式（11）所示進行計算

　　?ii=?ii?，II = 1 ，2 ，… ，?bii=üiid，ii=1個，2，…，小號（11）

　　其中S是線程根的數量，并且?iiüii 是每個根部的油膜厚度。

　　平均油附著系數 ???bˉ用公式（12）計算待測螺紋的螺紋

　　???=∑?ii = 1?ii?bˉ=∑ii=1個小號bii小號（12）

　　油的附著間隔在哪里 ???bˉ 確定位置，平均影響系數 ? [ 1 ]λ[1個] 要么 ? [ 2 ]λ[2] 要么 ? [ 3 ]λ[3] 選擇螺距直徑補償系數 ?γ使用等式（13）計算。補償算法如圖12所示。

　　?=2 ? × λ [ 1 ]，2 ? × λ [ 2 ]，2 ? × λ [ 3 ]，???≤?1個???≥?2?1個≤???≤?2γ={2H×λ[1個]，bˉ≤?1個2H×λ[2]，bˉ≥?22H×λ[3]，?1個≤bˉ≤?2（13）

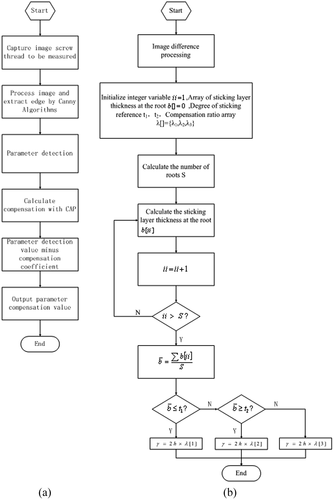

　　圖12.節距直徑測量的補償算法：（a）主程序，（b）補償算法程序（CAP）。

　　補償效果驗證

　　在補償驗證中，選擇了受ISOVG32潤滑劑附著影響的M8×1.25螺紋。節距直徑補償比設定為? [ ] = {?1個，?2，?3} = { 1 。2 ％，2 。3 ％，1 。8 ％}λ[]={λ1個，λ2，λ3}={1個。2％，2。3％，1個。8％}。在不同程度的油附著力的影響下，進行了10次節距直徑補償測試。補償效率的計算方法?φ如式（14）所示

　　? =? – ?? – ?× 100 ％φ=一個-C乙-C×100％（14）

　　其中，A是補償后的螺距直徑的測量值，B是補償前的螺距直徑的測量值，C是清洗后的螺紋的螺距直徑的測量值。

　　節距直徑補償?shù)尿?yàn)證結果示于表2。我們可以發現，基于實驗的補償方法對所選螺紋的螺距直徑的補償效率超過70％。

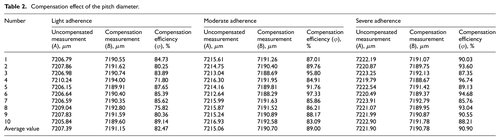

　　表2.節圓直徑的補償效果。

　　表2.節圓直徑的補償效果。

　　為了驗證螺距補償方法的廣泛適用性，對螺紋M14×2，M30×1.5和M42×1.5進行了相同的補償測試。測試結果示于表3中。驗證結果表明，基于實驗的補償方法在螺紋測量中具有一定的可行性。

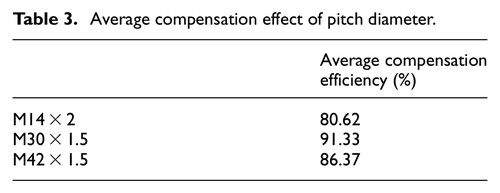

　　表3.節圓直徑的平均補償效果。

　　表3.節圓直徑的平均補償效果。

　　結論

　　在這項研究中，進行了帶油螺紋的機器視覺測量實驗。實驗結果表明，油在螺紋表面的附著使直徑參數和螺紋角度的測量值太大。對小直徑測量結果的影響遠大于對大直徑和螺距直徑的影響。實驗發現，油的粘附性對在線測量結果的影響也與油的粘度有關。油的粘度越大，對螺紋直徑參數的測量結果的影響越嚴重。隨著油附著度的增加，油附著對長徑，短徑和節圓直徑的測量結果的影響變大。在實驗期間 所選油對實驗所選螺紋的影響如下：大徑測量結果的相對變化率為0.87％?3.45％。小直徑測量結果的相對變化率為2.58％-10.36％；節距直徑測量結果的相對變化率為0.89％-3.22％。螺紋角測量結果的相對變化率為0.20％-3.10％。油的附著力對螺紋在線視覺測量結果的影響不容忽視。節距直徑測量結果的相對變化率為0.89％-3.22％。螺紋角測量結果的相對變化率為0.20％-3.10％。油的附著力對螺紋在線視覺測量結果的影響不容忽視。節距直徑測量結果的相對變化率為0.89％-3.22％。螺紋角測量結果的相對變化率為0.20％-3.10％。油的附著力對螺紋在線視覺測量結果的影響不容忽視。

　　為了提高節圓直徑的測量精度，提出了一種基于實驗的節圓直徑補償方法。補償并驗證了在ISOVG32油的附著力影響下的螺紋M8×1.25，M14×2，M30×1.5和M42×1.5。補償效率在70％以上。隨著機械自動化和精度的發展，測量技術對效率和精度的要求越來越高。油脂附著量對螺紋在線視覺測量結果的影響具有重要的研究意義。該研究為螺紋的視覺測量奠定了基礎。
