印刷品缺陷檢測是機器視覺檢測的重要組成部分，其檢測的準確性將直接影響產品的質量。由于手工檢查的方法長期以來不能滿足生產和現代技術制造的需要，而機器視覺檢測的使用可以很好地克服這一問題，因此印刷品缺陷檢測設備的應用越來越廣泛。
本印刷品缺陷檢測視覺方案可同時兼容兩條線的自動化檢測需求，采用2臺500萬像素CCD相機，一套VisionBank機器視覺軟件，以“一拖二”的方式實現兩條線的“并行”處理。系統整體性能：
1、輸入信號：5~30V之間的脈沖信號，支持上升沿、下降沿觸發
2、輸出信號：PNP/NPN信號
3、可檢測內容：凡是與標準產品不一致的表面缺陷，可調節需要檢測出的缺陷顏色深淺、面積、長度等參數
4、各個配件參數型號詳見“配置清單”

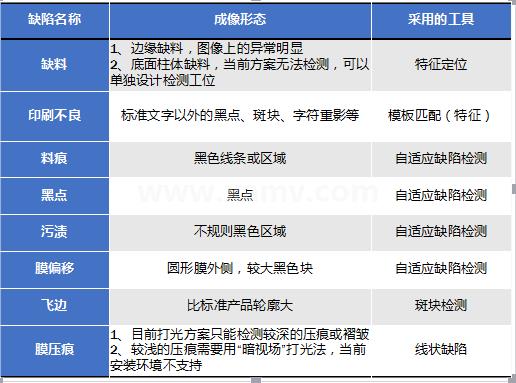

5、各類缺陷是否可檢測及檢測精度見精度附表

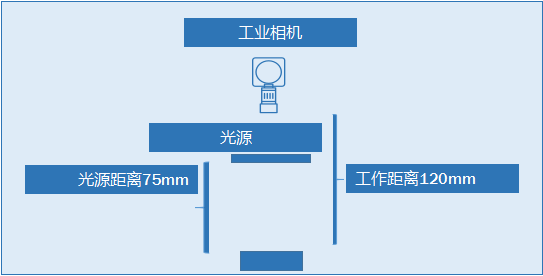

尺寸說明：
1、相機尺寸：29*29*29mm
2、鏡頭尺寸：直徑31mm*53mm
3、光源外徑：70mm
精度及其他說明：
按照目前配置，印刷品缺陷檢測字符識別視覺系統可以拍攝出產品上差異大于0.05mm以上的所有異常。所以當把檢測精度設置到0.05mm時，系統將會把產品上有大于0.05mm以上缺陷的全部檢測出來。
實際檢測中為避免“過檢”，需要把檢測精度設置為0.1mm。

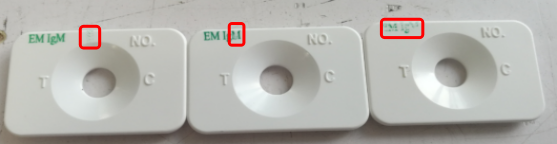

對于任何缺陷，只要圖像當中有“異?！倍伎梢詸z測到。而由于當前安裝環境限制，有些光源無法使用，所以有些缺陷無法檢測。

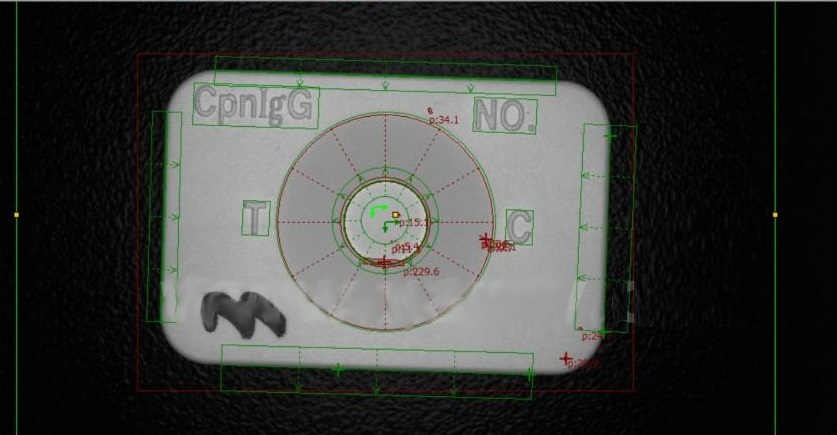

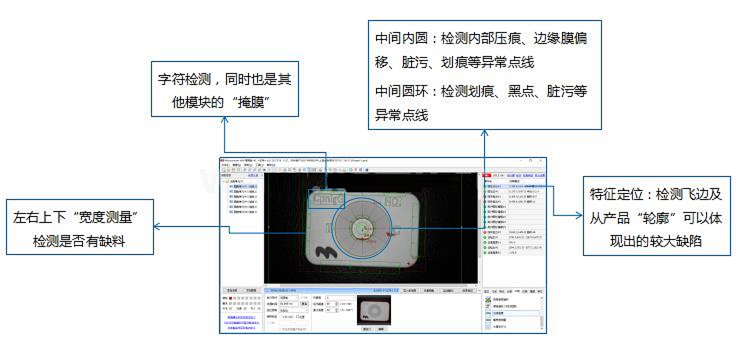

整體解決方案展示
如果你有印刷品缺陷檢測類的需求，那么給我們一次溝通的機會，盈泰德會給你交上一份滿意的答復！
