1、獲取三組以上，且不同線的X方向和Y方向的預設平移量后，校準uvw對位平臺的方法根據所述對應關系和所述預設平移量，確定所述各個工作軸的第一移動量，并控制所述各個工作軸 根據所述第一移動量進行移動，實現平移；

2、根據中標記點在平移前后的平臺坐標變化量和圖像坐標變化量，計算第 一類型參數，其中，所述第一類型參數包括：圖像坐標系在X方向的分辨率Rx、圖像坐標系 在Y方向的分辨率R Y，以及圖像坐標系和平臺坐標系之間的夾角ω ;

3、獲取預設的旋轉角度α后，根據所述對應關系和所述旋轉角度α，確定所述UVW 平臺中各個工作軸的第二移動量，并控制所述各個工作軸根據所述第二移動量進行移動， 實現旋轉；

4、根據所述第一類型參數、第二類型參數和uvw對位平臺在旋轉前，所述標記點的圖像坐標 (X。，y〇)，獲取所述在移動過程中，所述標記點的圖像坐標系和平臺坐標系之間的 映射關系，所述映射關系為：其中，（x，Y)為所述標記點在移動過程中的平臺坐標，（x，y)為所述標記點在移動過程 中的圖像坐標。

5、旋轉平移單元，用于根據所述旋轉角度β，以及與所述旋轉角度β相對應的平移量， 控制進行相應的旋轉和平移； 第二計算單元，用于設定所述標記點在旋轉和平移前的第二平臺坐標為（xK，Yk)，根據 所述標記點的第一平臺坐標（X1,Y1)、標記點在旋轉和平移前的圖像坐標（XK,yK)、標記點 在旋轉和平移后的圖像坐標以及所述第一類型參數，計算所述第二平臺坐標 (Xe,Yr)；

6、判斷單元，用于判斷所述第二平臺坐標（XK，Yk)和第一平臺坐標（XpY1)之間的差值是 否在預設范圍內，若是，確定所述第二平臺坐標（XK，Yk)為uvw對位平臺在旋轉前，所述標記點的 平臺坐標（Xtl,Ytl),若否。

7、設定所述第二平臺坐標（XK，Yk)作為第一平臺坐標（X1,Y1),并重新 獲取其他預設的旋轉角度，并設定所述其他預設的旋轉角度為旋轉角度β，返回由所述平 移量獲取單元執行操作。

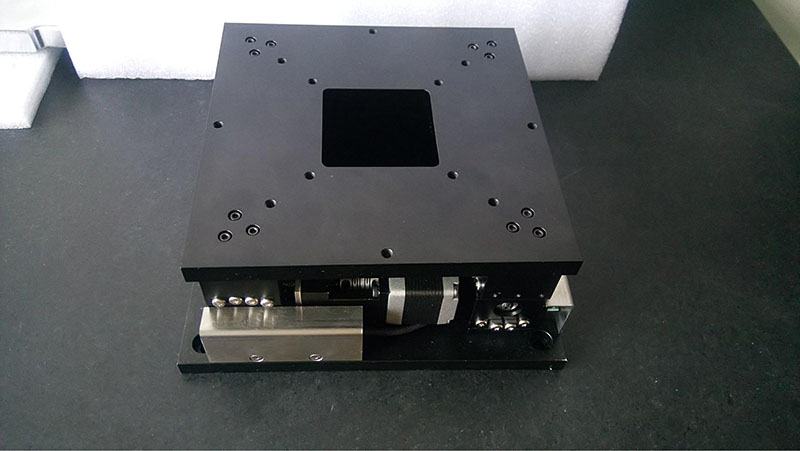

盈泰德科技在對位平臺生產制造研發方面有多年的經驗，如果您在這方面有需求，可以直接來找一下我們，我們會根據您的需求為您選擇合適的對位平臺。
