一、檢測內容及要求檢測內容： 產品的外觀檢測

序號	檢測位置	檢測方式	是否可檢
1	漏攻牙	正光檢測	可檢
2	壓印不良	正光檢測	可檢
3	磕傷不良	正光檢測	可檢

注明：工業ccd機器視覺檢測設備檢測加工件項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于120件(取決于產品送料速度)。

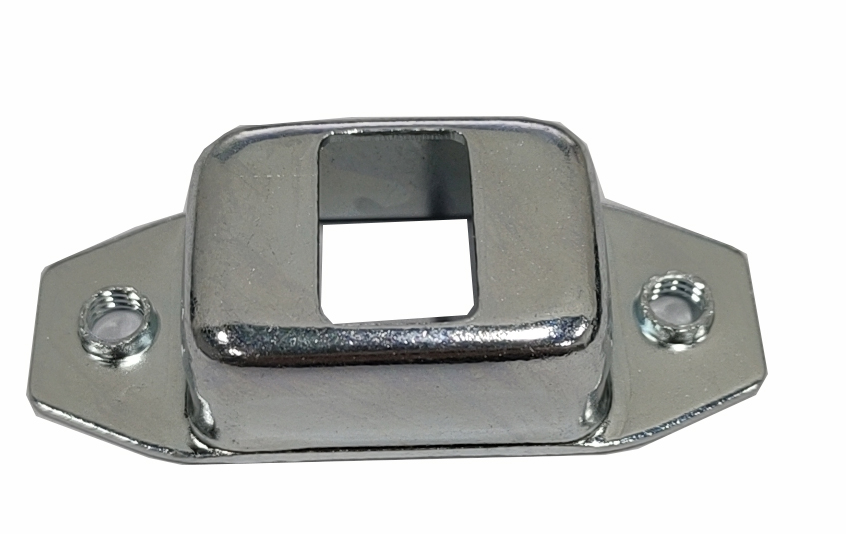

樣品圖

二、設備組成及主要機構設備型號：SP-T200 組成部件清單：

序號	部件名稱	規格型號	數量
1	視覺檢測軟件	盈泰德視覺系統	1套
2	工業電腦	盈泰德定制	1套
3	顯示器	PHILIPS19”液晶顯示器	1臺
4	工業相機	SONY工業相機	3套
5	相機調節模組	盈泰德定制	3套
6	工業鏡頭	FA高清光學工業鏡頭	3套
7	光源	定制光學自適應光源	3套
8	檢測平臺	盈泰德定制框架	1套

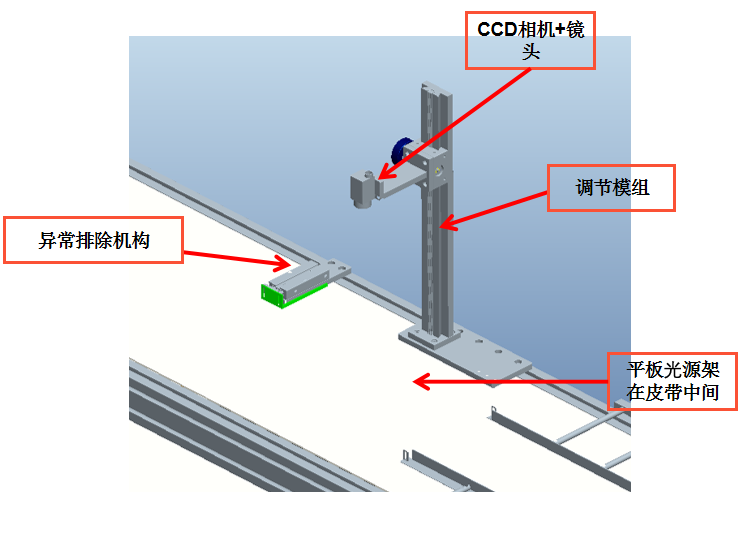

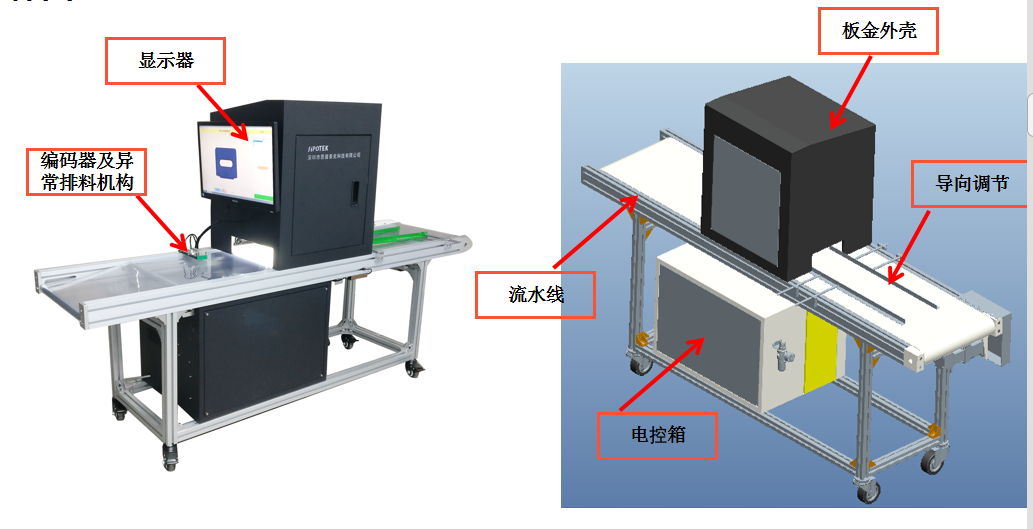

設備外觀3D立體圖設備外觀－3D立體圖-局部圖

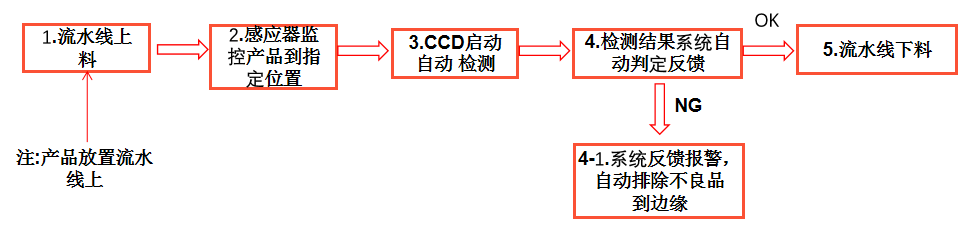

設備檢測流程

三、樣件測試圖片

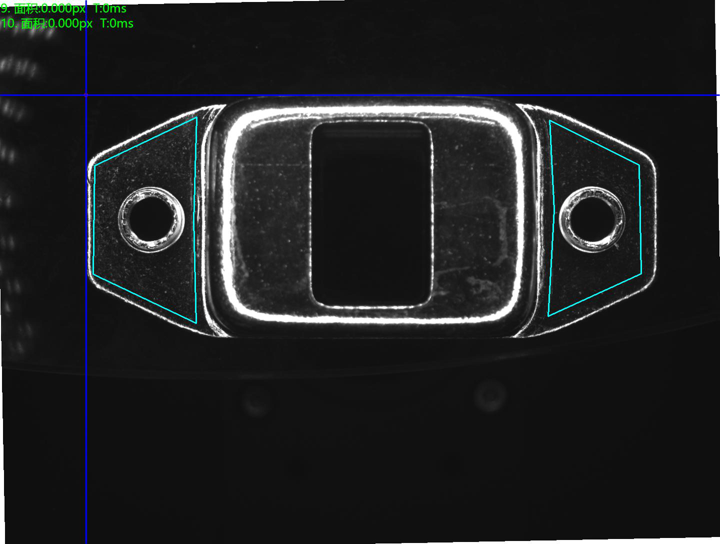

頂部正光檢測良品分析圖：OK

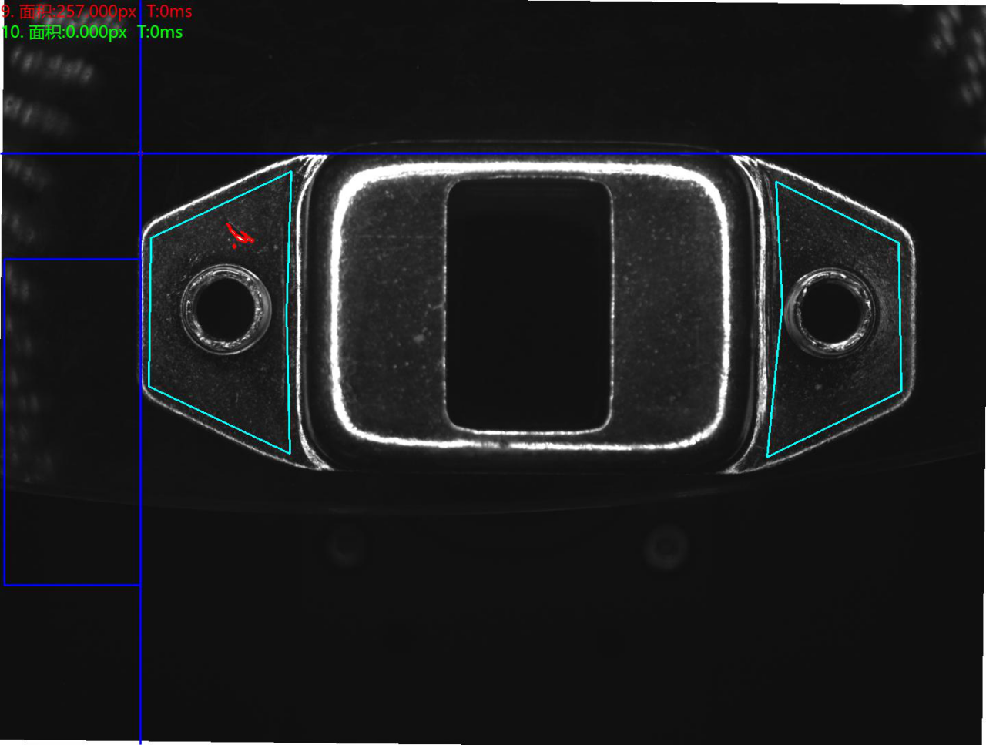

頂部正光檢測不良品分析圖：NG 不良特征：壓印不良

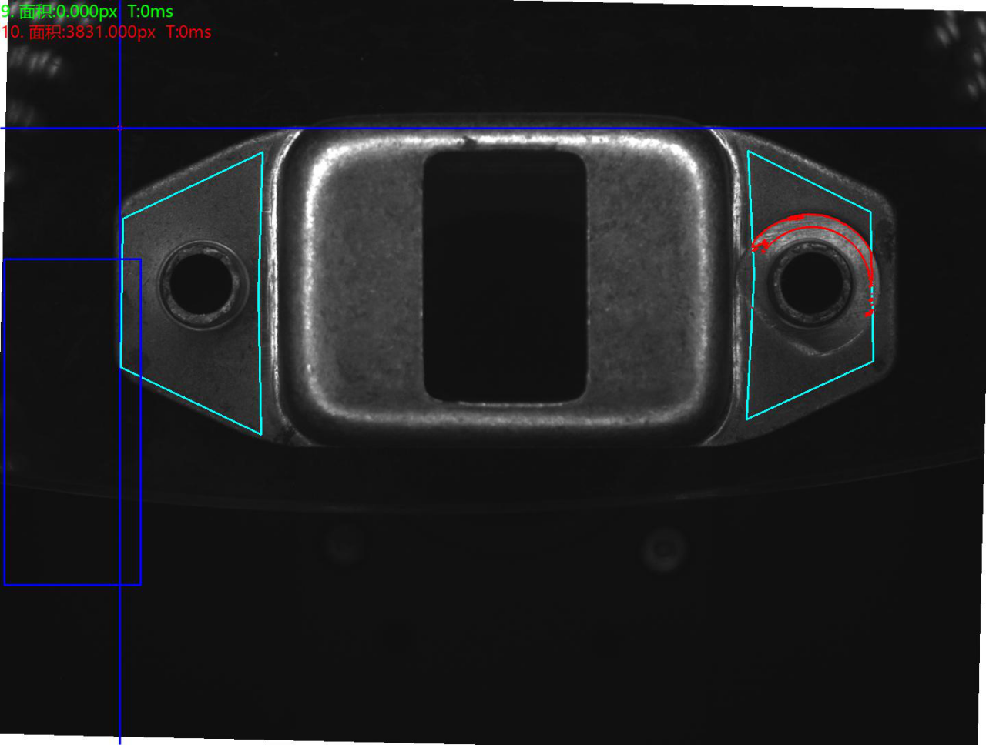

頂部正光檢測不良品分析圖：NG 不良特征：磕傷不良

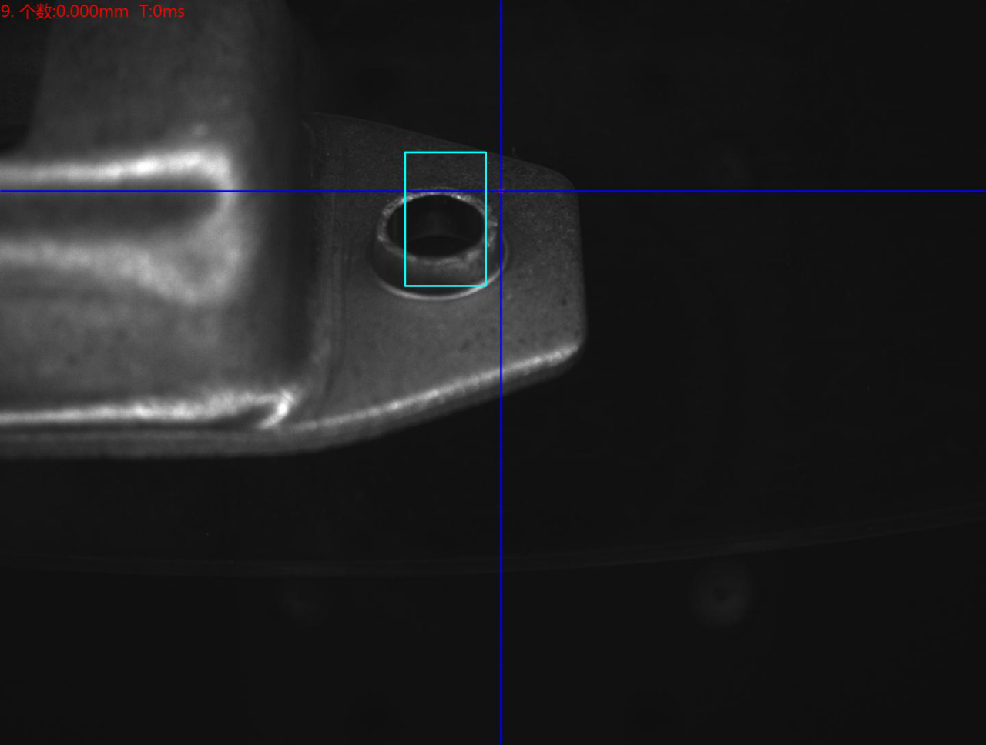

頂部斜面正光檢測不良品分析圖：NG 不良特征：漏攻牙

四、系統安裝要求
設備放置的檢測空間: 在流水線上并入安裝盈泰德科技視覺檢測系統，需要保證有足夠的空間以安裝設備。環境溫度： 0-50攝氏度；空氣濕度： 90% RH以下；電子干擾： 為設備提供電子干擾較小的地方。電源： 交流220V，50Hz， 耗電＜1KVA。

專業的事交給專業的人做，如果你的工業生產線中需要用到ccd視覺檢測技術，那么不妨和我們盈泰德科技聊聊，我們會免費從一個專業的角度來給你一個合適的方案，即使沒達成合作，我們也希望能多認識個朋友。
