昨晚經常被使用的電子配件，質量是第一關，下面給介紹一例指紋環的視覺檢測案例。

一：檢測內容及要求

檢測工件面積：

整體高度16.78*8.53*1.07mm的樣件的面積檢測

檢測內容：

1:底部背光檢測內孔長度、寬度

2:底部正光檢測中圈寬度

3:側面背光檢測中圈長度、側面厚度、掛邊厚度

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量100-150件(手工上料的送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

二： 設備組成及主要機構

整體構成：尺寸：900*800*1850 mm

型號:INTSOFT_302C

1:盈泰德科技視覺檢測軟件

2:工業電腦

3:顯示器19寸

4:工業相機: 3套,底部檢測一個正光、一個背光。側面一個背光

5:工業鏡頭: 3套FA工業相機

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)。

三：1底部背光檢測方式

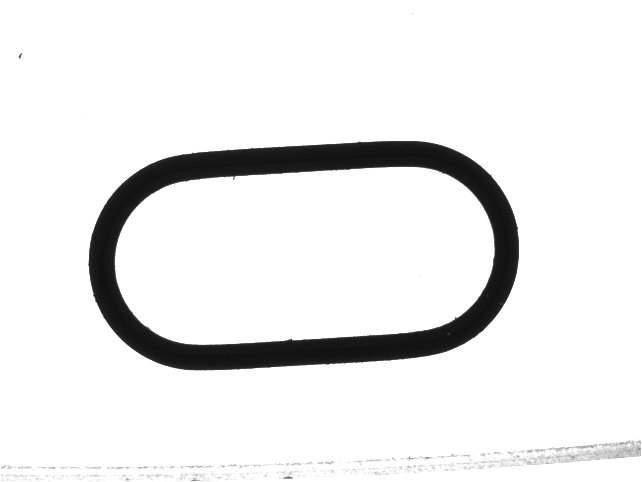

底部檢測效果原圖:

三：1底部背光檢測方式

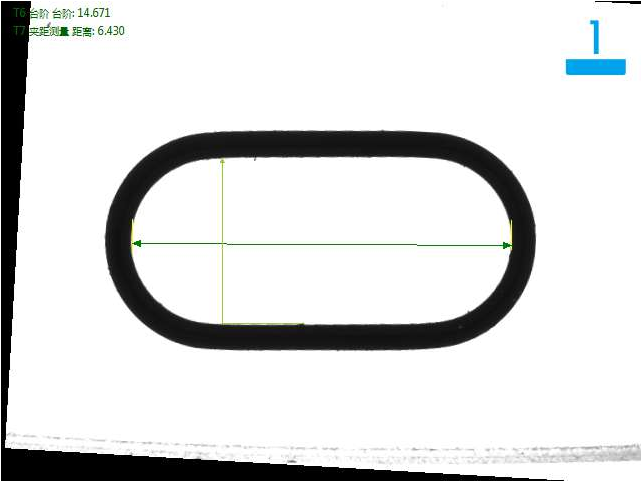

底部檢測良品分析圖:OK

三：1底部背光檢測方式

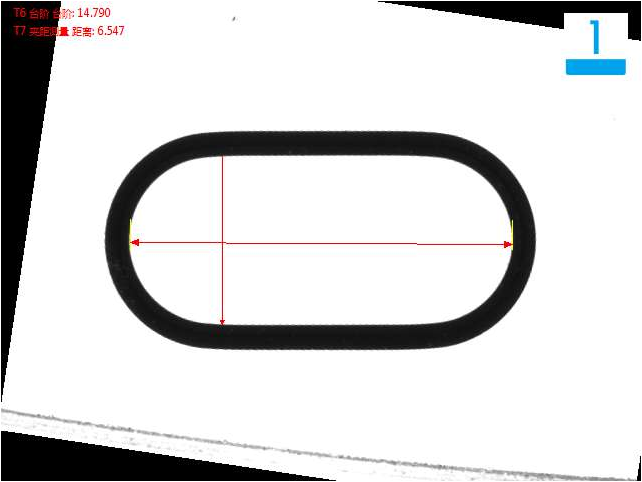

底部檢測不良品分析圖:NG

三：2底部正光檢測方式

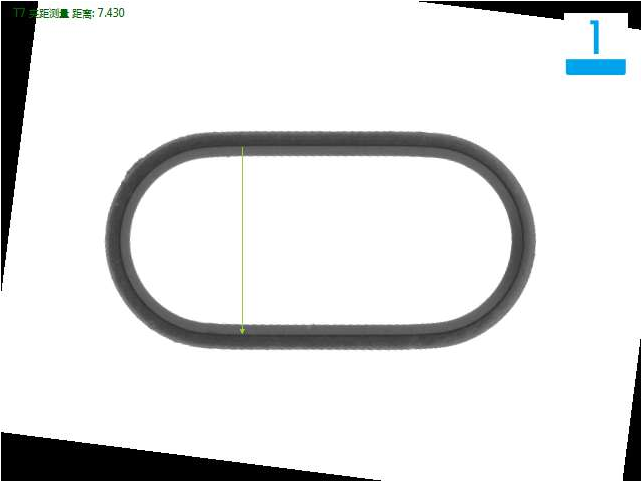

底部檢測中圈寬度良品分析圖:OK

三：3側面背光檢測方式

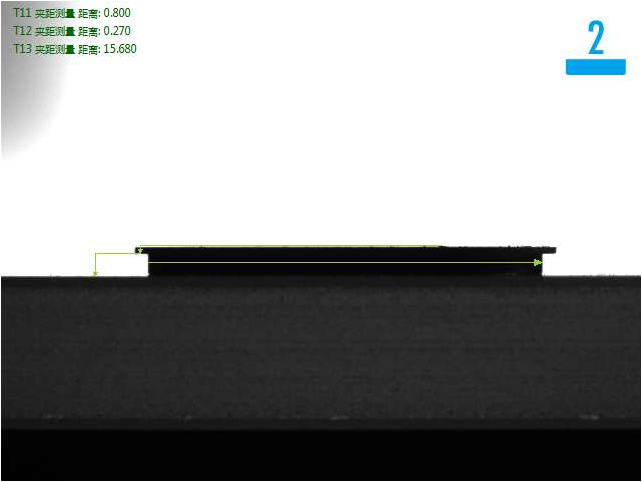

側面檢測良品分析圖:OK

三：3側面背光檢測方式

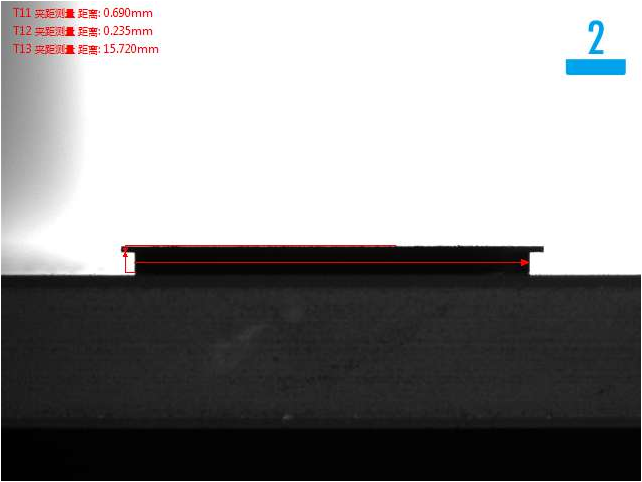

側面檢測不良品分析圖:NG

四.系統安裝要求:

設備放置的檢測空間:在流水線邊單獨安裝盈泰德視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度：0-50攝氏度；

空氣濕度：90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源： 交流220V，50Hz， 耗電＜1KVA

以上就是指紋環機器視覺檢測方案，如果你的工業生產線中需要用到類似的視覺檢測技術，那么不妨和我們盈泰德科技聊聊，我們會免費從一個專業的角度來給你一個合適的方案，即使沒達成合作，我們也希望能多認識個朋友。
