一、檢測內容及要求檢測內容： 最大尺寸直徑9.42mm*高22.27mm的產品的尺寸檢測

序號	檢測位置	檢測方式	是否可檢
1	底部缺陷	正光檢測	可檢
2	表面發白	正光檢測	可檢
3	壓壞	背光檢測	可檢
4	穴發白，朝里面發白		輕微不可檢

注明：以上檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。樣品圖：

二、設備組成及主要機構設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm 組成部件清單：

序號	部件名稱	規格型號	數量
1	視覺檢測軟件	盈泰德	1套
2	工業電腦	盈泰德定制	1套
3	顯示器	PHILIPS19”液晶顯示器	1臺
4	工業相機	Basler工業相機	3套
5	相機調節伺服模組	盈泰德定制	3套
6	工業鏡頭	FA高清光學工業鏡頭	2套
7	工業鏡頭	遠心工業鏡頭	1套
8	光源	定制光學自適應光源	4套
9	檢測平臺	專業光學玻璃載臺	1套
10	伺服電機	松下·PANASONIC	1套
11	控制系統	盈泰德定制	1套
12	PLC運動協作	松下·PANASONIC	1套

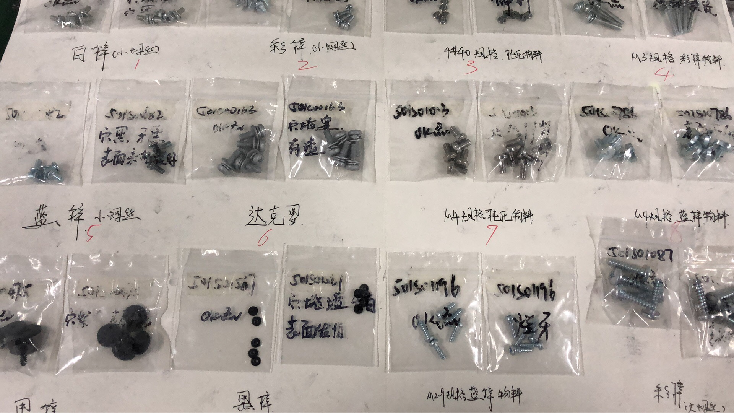

三、樣件（1、2、3、5）測試圖片:
底部正光檢測原圖：

底部正光檢測不良品分析圖：NG 分析結果：可檢
1：穴堵塞，穴黑。

2：穴發黃

3：偏針，槽偏心

4：穴黑

底部正光檢測不良品分析圖：NG 分析結果：可檢

5：穴堵塞。

6：表面壓傷，印傷

7：穴發白

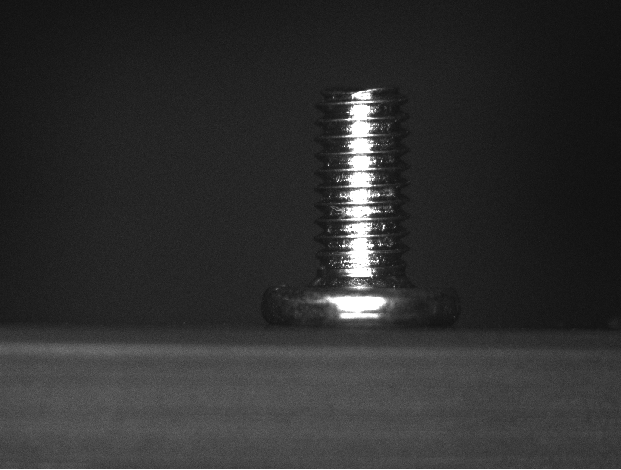

側面正光檢測原圖：

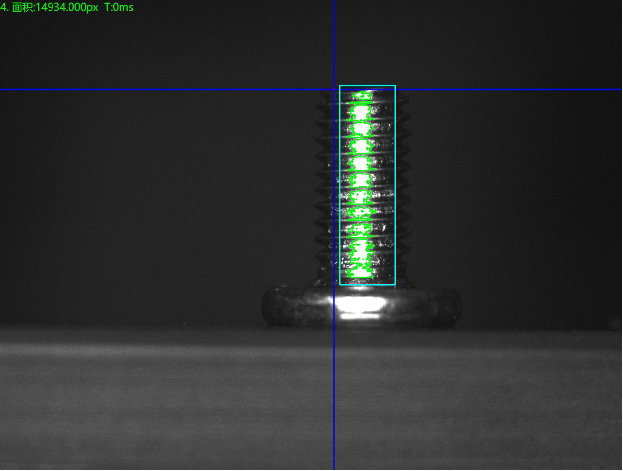

側面正光檢測良品分析圖：OK

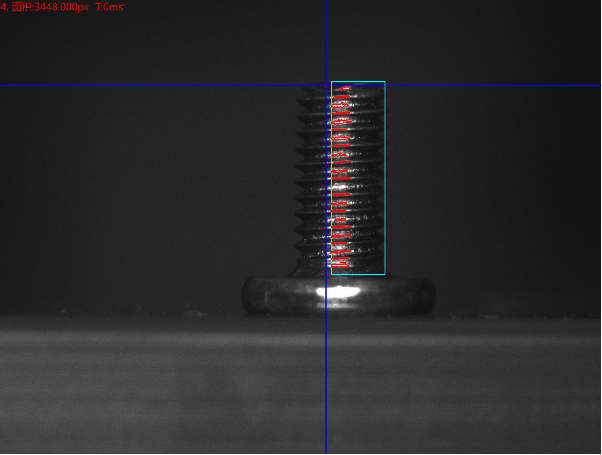

側面正光檢測不良品分析圖：NG 不良特征： 牙黑 分析結果：可檢

側面背光檢測原圖：

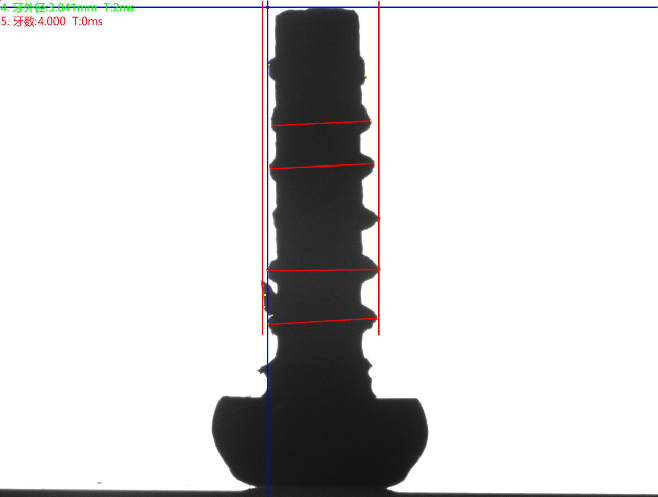

側面背光檢測不良品分析圖：NG 不良特征： 爛牙 分析結果：可檢
