一、檢測內容及要求檢測內容： 產品的外觀、尺寸檢測

序號

檢測位置

檢測方式

是否可檢

備注

1	頂部焊點不良	頂部正光檢測	可檢99.9%
2	頂部圓盤缺陷	頂部正光檢測	可檢99.9%
3	側面高度	側部背光檢測	可檢99.9%
4	檢測螺牙有無	45度正光檢測	可檢99.9%
5	斜牙	底面背光檢測	可檢99.9%
6	爛牙	側面背光檢測	可檢50%	孔內中間段爛牙無法打光呈現

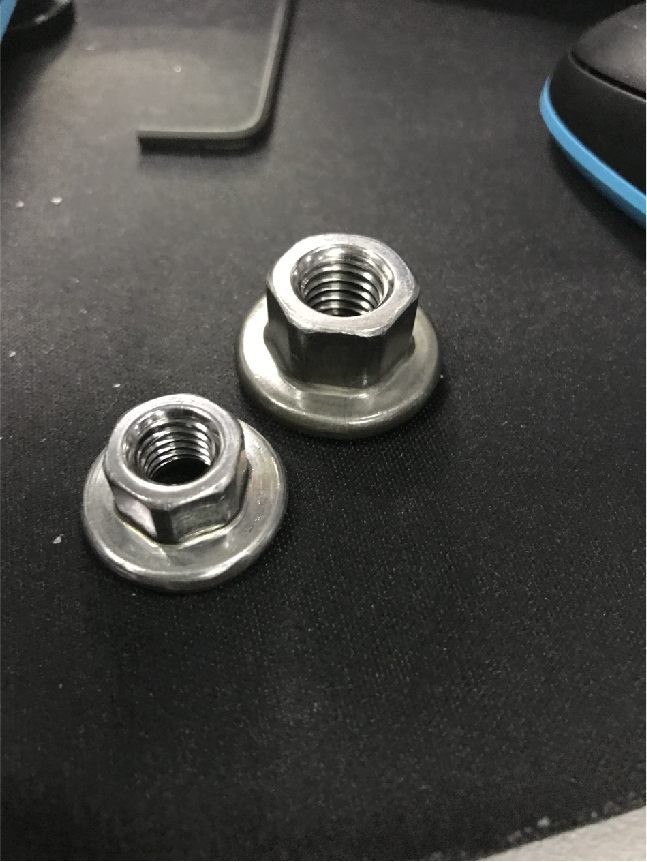

注明：以上檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于150件(取決于產品送料速度)。樣品圖：

二、設備組成及主要機構設備型號：YTD-T300標準設備 外形尺寸：900*800*1850mm 組成部件清單：

序號	部件名稱	規格型號	數量
1	視覺檢測軟件	盈泰德	1套
2	工業電腦	盈泰德定制	1套
3	顯示器	PHILIPS19”液晶顯示器	1臺
4	工業相機	Barsler工業相機	5套
5	相機調節模組	盈泰德定制	5套
6	工業鏡頭	FA高清光學工業鏡頭	5套
7	光源	定制光學自適應光源	5套
8	檢測平臺	專業光學玻璃載臺	1套
9	伺服電機	松下·PANASONIC	1套
10	控制系統	盈泰德定制	1套
11	PLC運動協作	松下·PANASONIC	1套

三、樣件測試圖片:

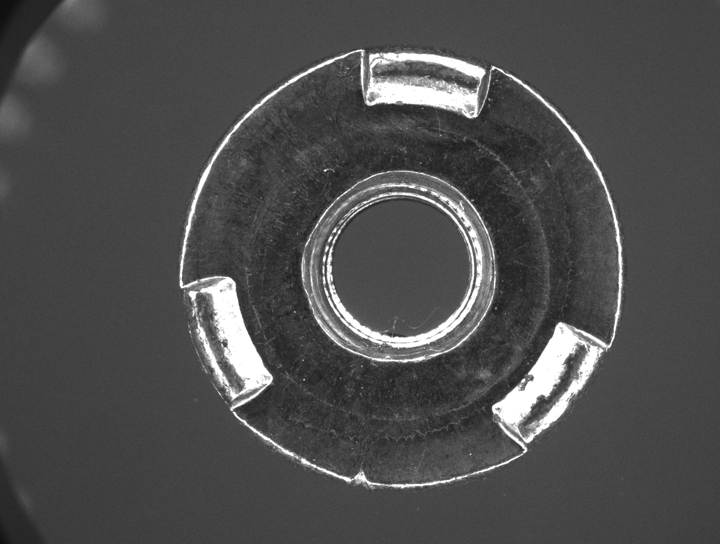

頂部正光檢測原圖：

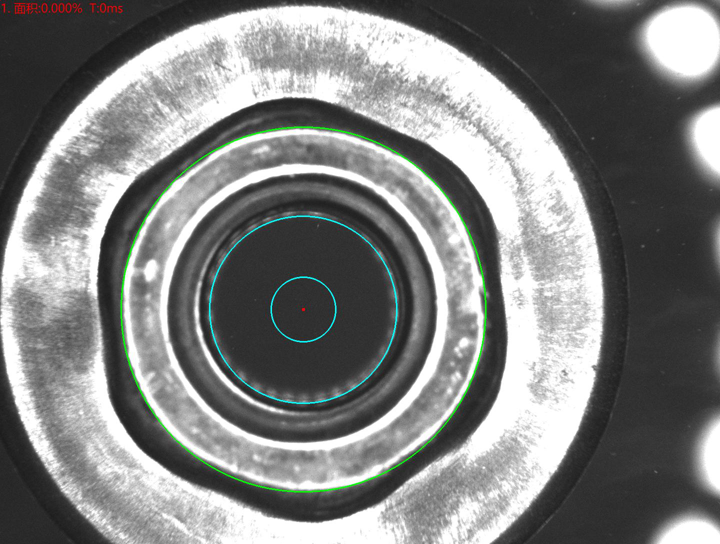

頂部正光檢測良品分析圖：OK

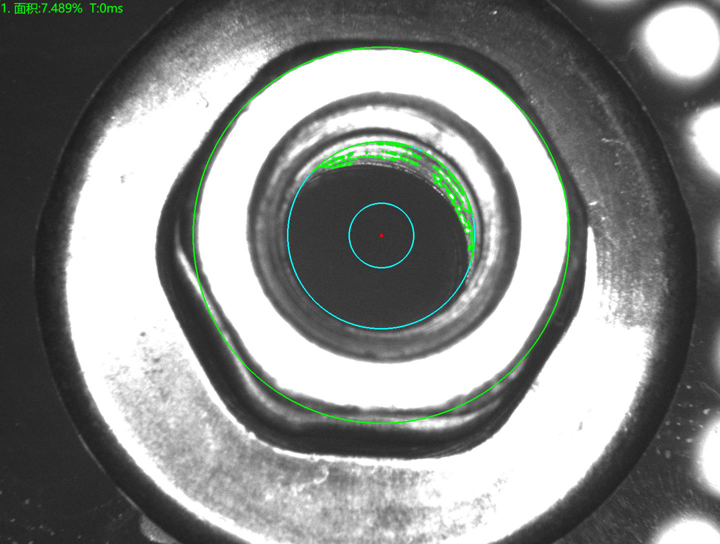

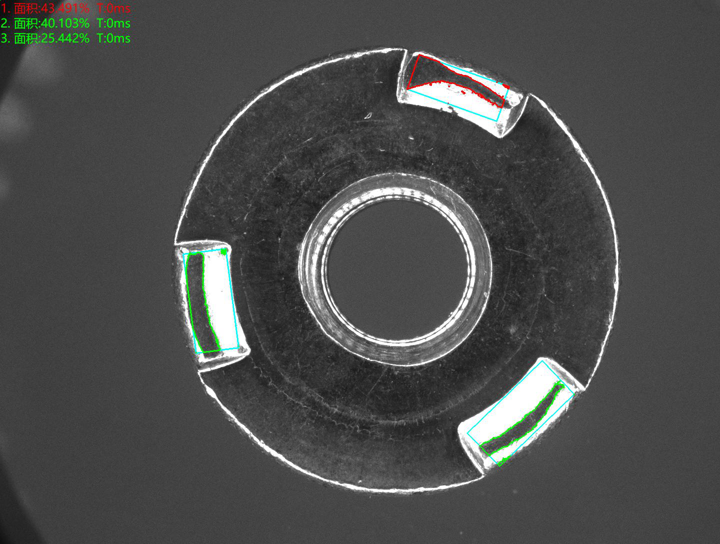

頂部正光檢測不良品分析圖：NG 不良原因：焊點不良

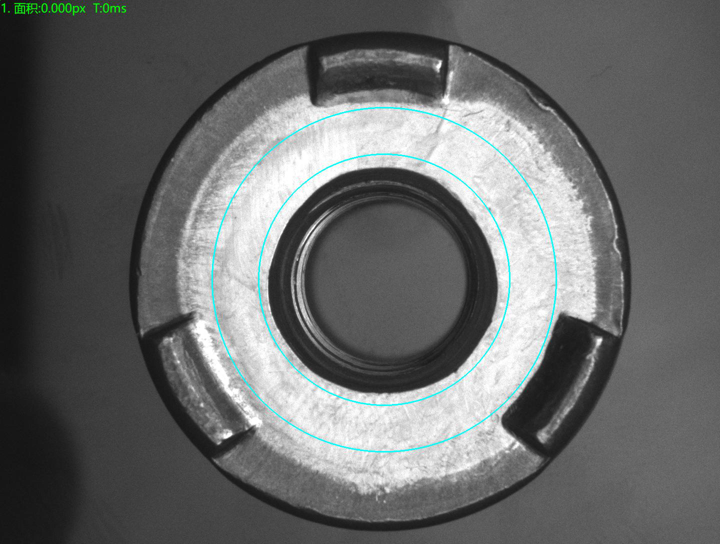

頂部正光檢測良品分析圖：OK

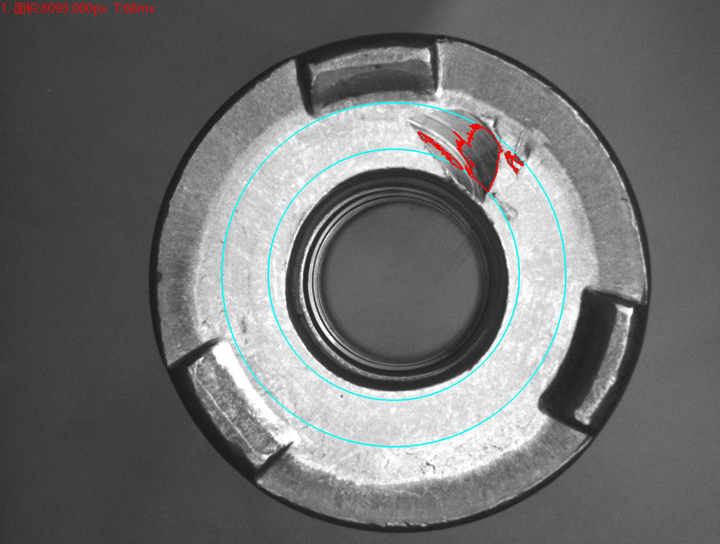

頂部正光檢測不良品分析圖：NG 不良原因：圓盤缺陷

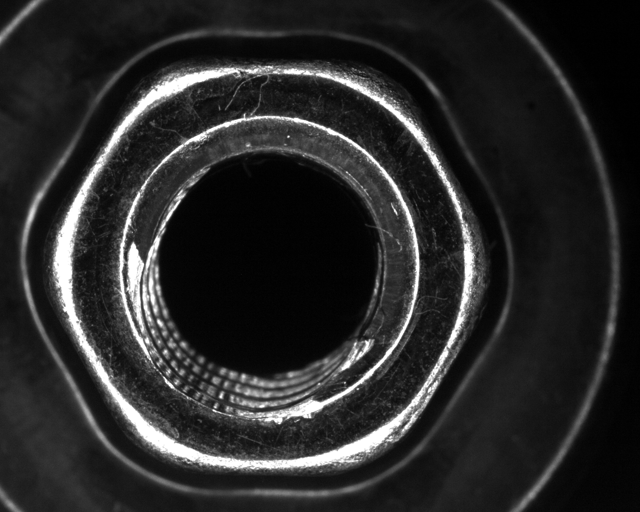

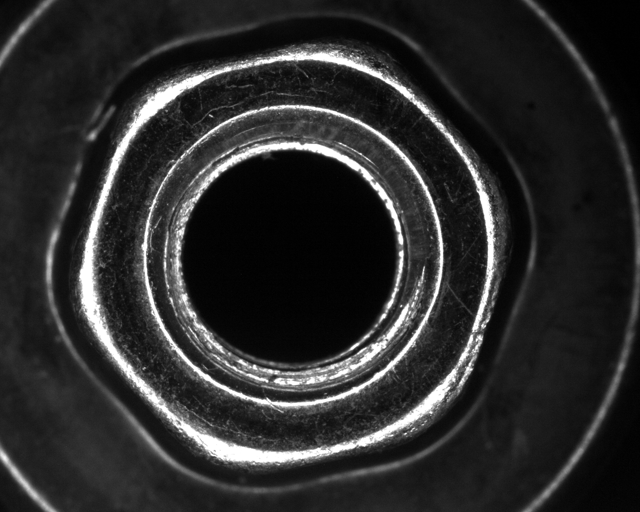

45度頂部正光檢測原圖：

45度頂部正光檢測不良品分析圖：NG 不良原因：無牙

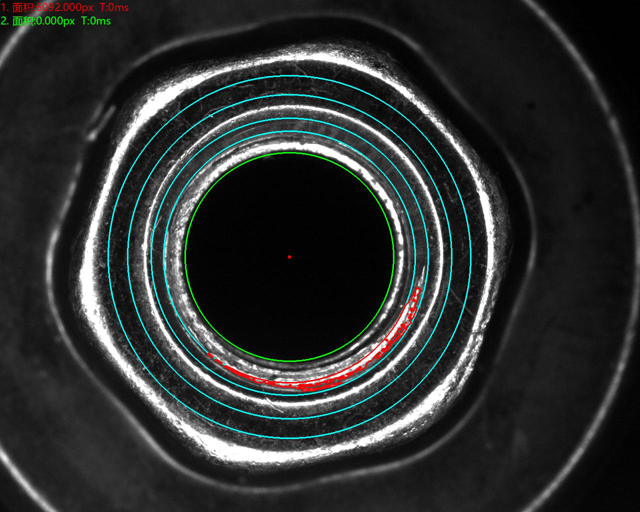

底部正光檢測不良品分析圖：NG 不良原因：斜牙

底部正光檢測不良品分析圖：NG 不良原因：斜牙

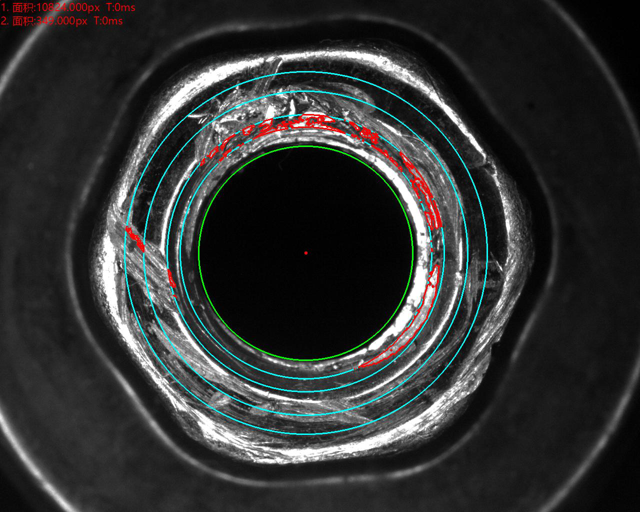

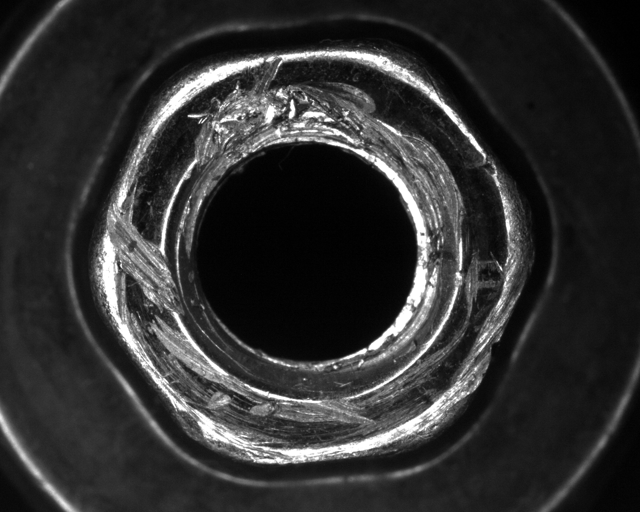

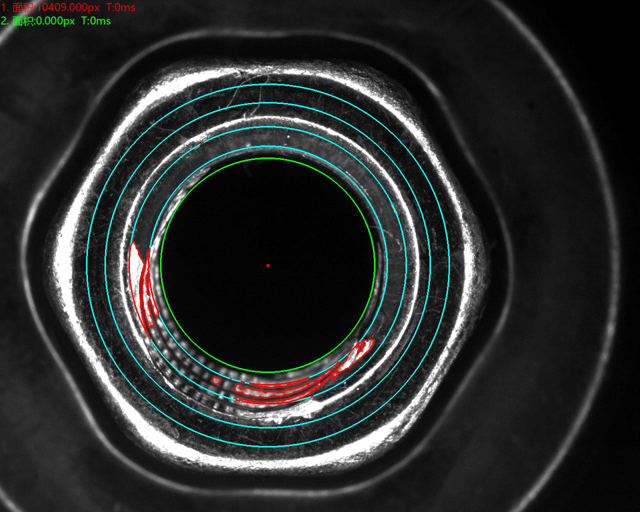

底部正光檢測不良品分析圖：NG 不良原因：爛牙

四、軸承自動化視覺檢測設備安裝要求:

設備放置的檢測空間: 安裝盈泰德科技視覺檢測系統的標準檢測設備，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源： 交流220V，50Hz， 耗電＜1KVA。
