支架螺孔視覺定位檢測系統(機器視覺定位技術方案)

一、檢測內容及要求檢測內容: 最大尺寸長70mm*寬70mm*高70mm的產品的絲印、標簽、外觀檢測

序號 檢測位置 檢測方式 是否可檢
1 OP7護耳彈片位置 頂部背光檢測 可檢
2 OP5螺母位置 可檢
3 OP3螺母位置 可檢
4
5 OP2-1螺母位置 底部正光檢測 可檢
6 OP1螺母位置 可檢
7 OP2-2螺母位置 可檢

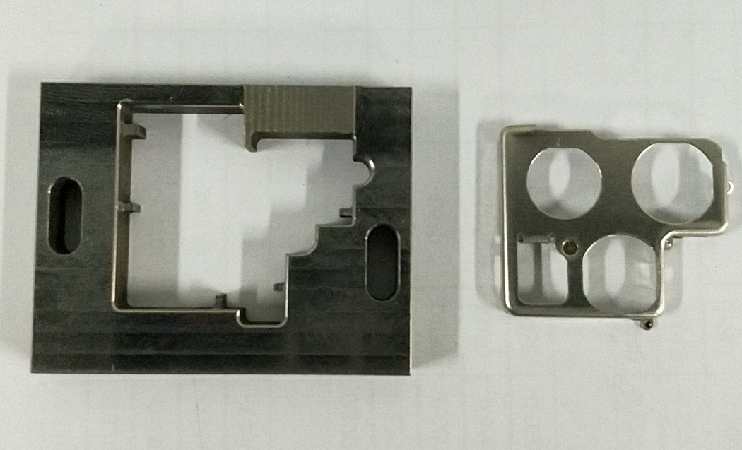

注明:以上檢測項目,均需在影像下清晰可見才能檢測。檢測效率:每分鐘檢測數量 不低于40件(取決于產品送料速度)。樣品圖:

支架螺孔定位采用機器視覺技術方案

二、設備組成及主要機構設備型號:YTD-T300非標定制機 外形尺寸:900*800*1850mm 組成部件清單:

序號 部件名稱 規格型號 數量
1 視覺檢測軟件 盈泰德 1套
2 工業電腦 盈泰德定制 1套
3 顯示器 PHILIPS19”液晶顯示器 1臺
4 工業相機 SONY工業相機 2套
5 相機調節伺服模組 盈泰德定制 2套
6 工業鏡頭 FA高清光學工業鏡頭 2套
7 光源 定制光學自適應光源 2套
8 檢測平臺 客供 1套

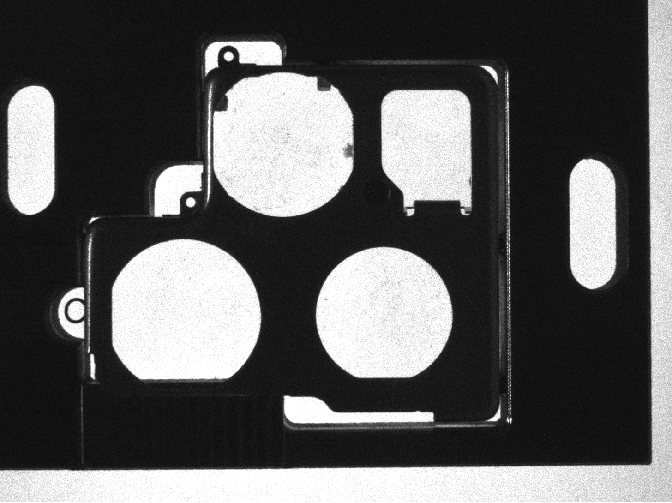

四、樣件測試圖片:1.背光尺寸檢測原圖:
支架螺孔定位采用機器視覺技術方案支架螺孔定位采用機器視覺技術方案

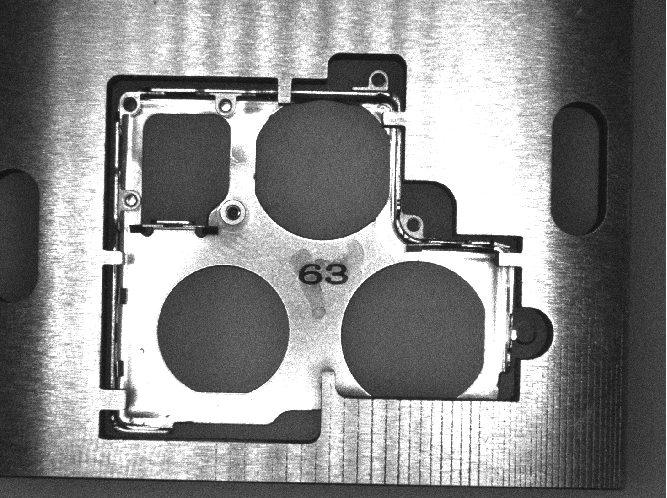

2.正光尺寸檢測原圖:
機器視覺技術

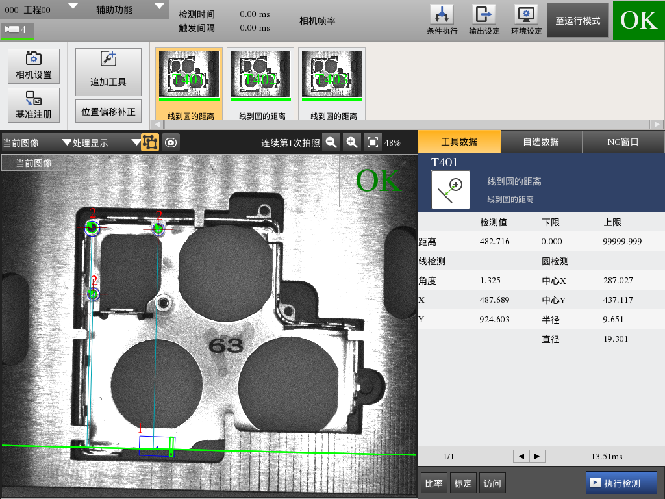

3.正光尺寸檢測良品分析圖:OK
機器視覺技術
五、系統安裝要求:設備放置的檢測空間: 在流水線上并入安裝盈泰德科技視覺檢測系統,需要保證有足夠的空間以安裝設備。

環境溫度: 0-50攝氏度;

空氣濕度: 90% RH以下;

電子干擾: 為設備提供電子干擾較小的地方。

電源: 交流220V,50Hz, 耗電<1KVA。

專業的事交給專業的人做,如果你的工業生產線中需要用到類似的視覺檢測、視覺定位技術,那么不妨和我們盈泰德科技聊聊,我們會先根據你的需求分析,免費從一個專業的角度來給你一個合適的方案,再聽取你的意見,即使沒達成合作,我們也希望能多認識個朋友。
