一、檢測內容及要求檢測內容： 最大尺寸長15mm*寬15mm*高10mm的產品的外觀檢測

序號	檢測位置	檢測方式	是否可檢
1	破損	正光檢測	可檢
2	批鋒	正光檢測	可檢
4	劃傷	正光檢測	可檢
5	尺寸	背光檢測	可檢

注明：機器視覺檢測系統檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于240件(取決于產品送料速度)。

二、設備組成及主要機構設備型號：YTD-T300非標定制機 外形尺寸：900*800*1850mm 組成部件清單：

序號	部件名稱	規格型號	數量	備注
1	視覺檢測軟件	盈泰德	1套	數據可上傳
2	工業電腦	盈泰德定制	1套
3	顯示器	PHILIPS19”液晶顯示器	1臺
4	工業相機	Barsler工業相機	4套
5	相機調節伺服模組	盈泰德定制	4套
6	工業鏡頭	FA高清光學工業鏡頭	4套
7	光源	定制光學自適應光源	4套
8	檢測平臺	專業光學玻璃載臺	1套
9	伺服電機	松下·PANASONIC	1套
10	控制系統	盈泰德定制	1套
11	PLC運動協作	松下·PANASONIC	1套

機器視覺檢測系統外觀3D立體圖

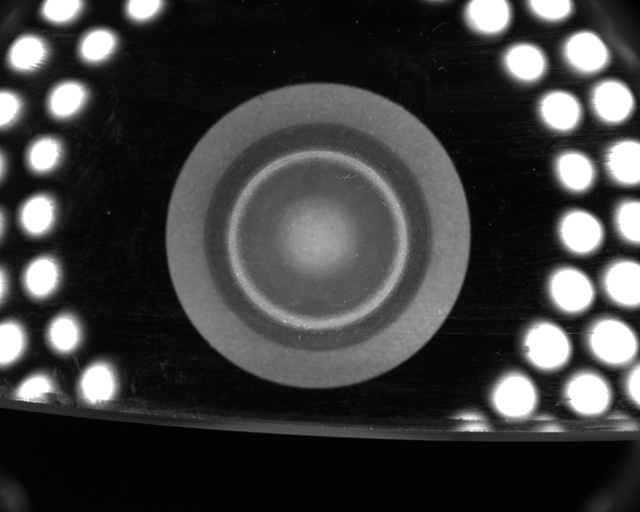

三、樣件測試圖片:頂部正光檢測原圖：

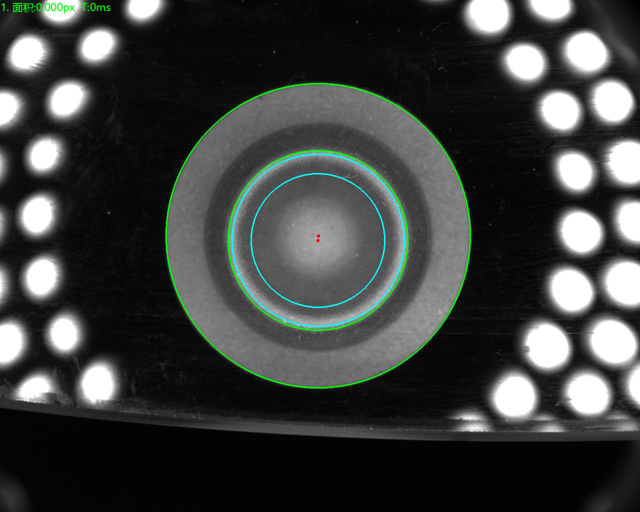

頂部正光檢測良品分析圖：OK

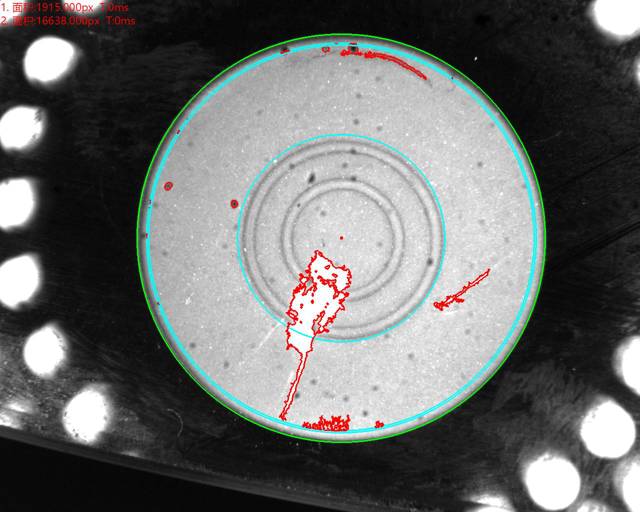

頂部背光檢測不良品分析圖：NG 不良特征： 破損 分析結果：可檢

頂部正光檢測良品分析圖：OK

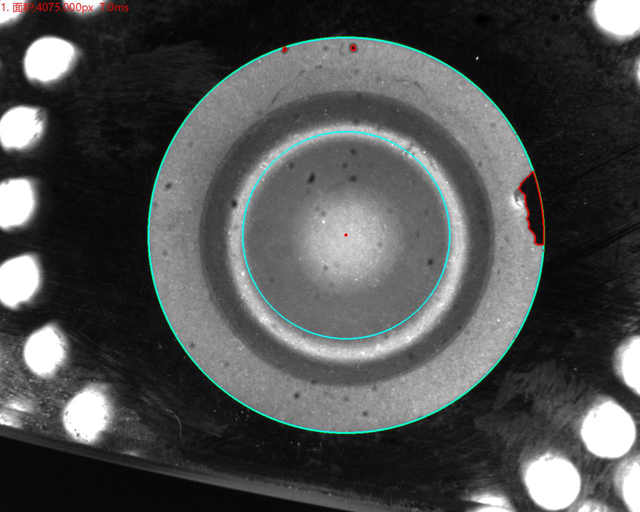

頂部背光檢測不良品分析圖：NG 不良特征： 缺角 分析結果：可檢

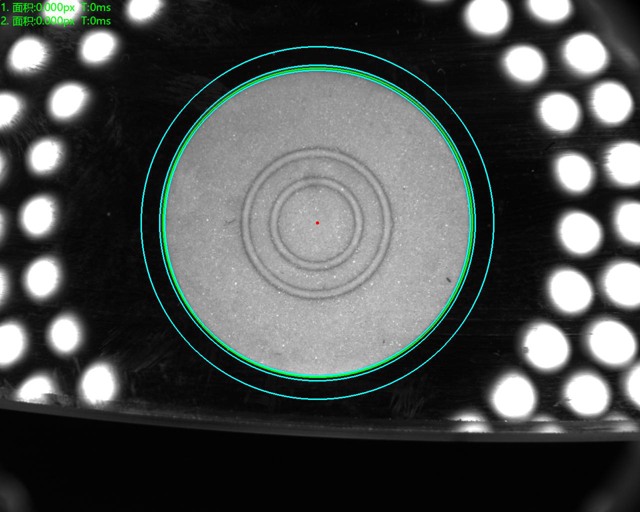

底部正光檢測良品分析圖：OK

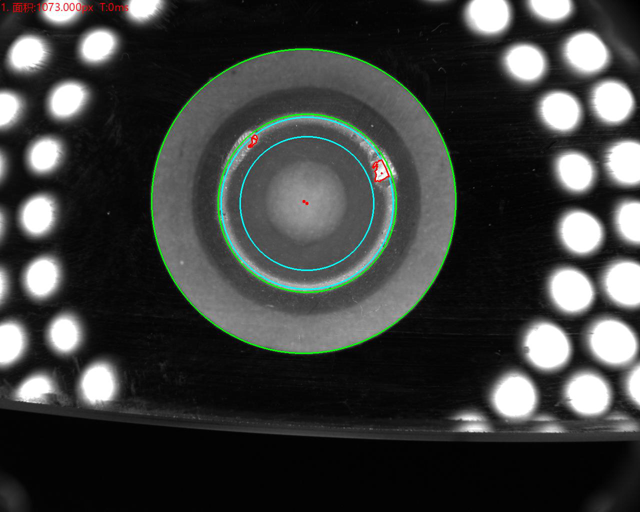

頂部背光檢測不良品分析圖：NG 不良特征： 缺角 分析結果：可檢

機器視覺檢測系統優勢

信息的集成與留存：機器視覺獲得的信息量是全面且可追溯的，相關信息可以很方便的集成和留存。

精確度高：人類視覺是64灰度級，且對微小目標分辨力弱；機器視覺可顯著提高灰度級，同時可觀測微米級的目標；

穩定性高：機器視覺解決了人類一個非常嚴重的問題，不穩定。人工肉眼檢測是勞動非常枯燥和辛苦的行業，無論你設計怎樣的獎懲制度，都會發生比較高的漏檢率。

但是機器視覺檢測設備則沒有疲勞問題，沒有情緒波動，只要是你在算法中寫好的東西，每一次都會認真執行。在質控中大大提升效果可控性。

速度快：人類是無法看清快速運動的目標的，機器快門時間則可達微秒級別；

如果你的工業生產線中需要用到機器視覺檢測方面的技術，那么不妨和我們盈泰德科技聊聊，我們會先根據你的需求分析，免費從一個專業的角度來給你一個合適的方案，再聽取你的意見，即使沒達成合作，我們也希望能多認識個朋友。
