一、檢測內容及要求檢測內容： 最大尺寸長20mm*寬15mm的產品的外觀檢測

序號	檢測位置	檢測方式	是否可檢
1	外觀檢測	正光檢測	可檢

注明：深圳盈泰德科技磁材表面缺陷檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于80件(取決于產品送料速度)。

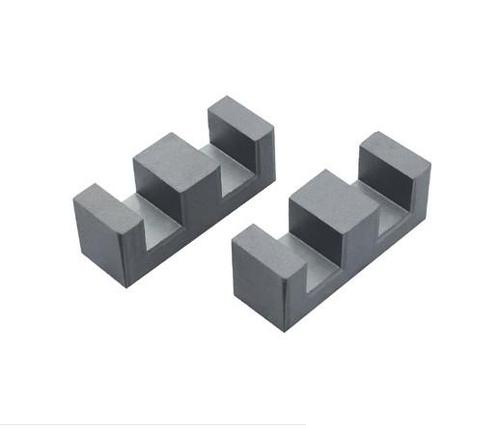

樣品圖

二、設備組成及主要機構設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm 組成部件清單：

序號	部件名稱	規格型號	數量
1	視覺檢測軟件	盈泰德	1套
2	工業電腦	盈泰德定制	1套
3	顯示器	PHILIPS19”液晶顯示器	1臺
4	工業相機	Barsler工業相機	6套
5	相機調節伺服模組	盈泰德定制	6套
6	工業鏡頭	FA高清光學工業鏡頭	6套
7	光源	定制光學自適應光源	5套
8	檢測平臺	專業光學玻璃載臺	1套
9	伺服電機	松下·PANASONIC	1套
10	控制系統	盈泰德定制	1套
11	PLC運動協作	松下·PANASONIC	1套
12	上下料機構	盈泰德定制皮帶線	2套

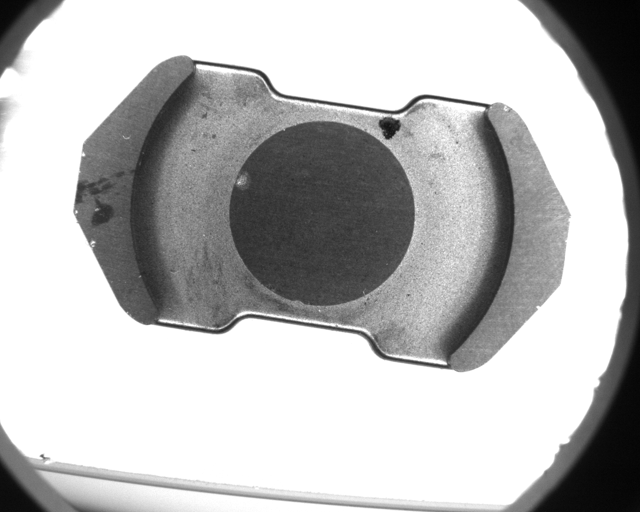

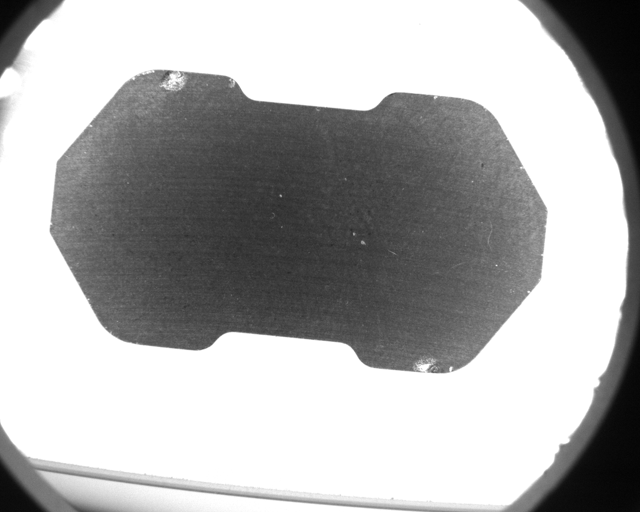

三、樣件測試圖片:頂部正光檢測原圖：

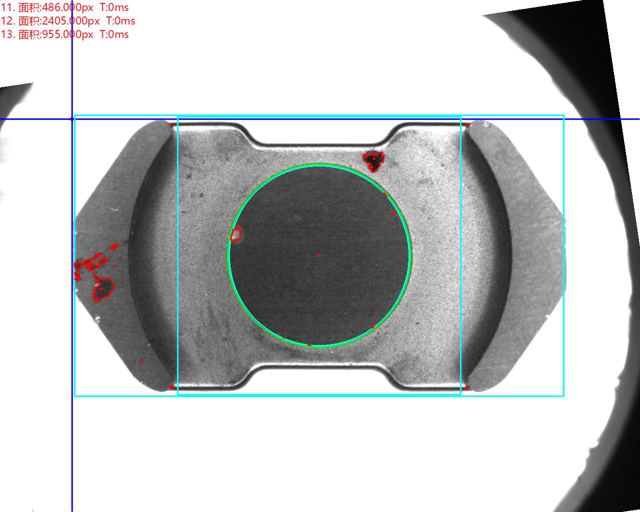

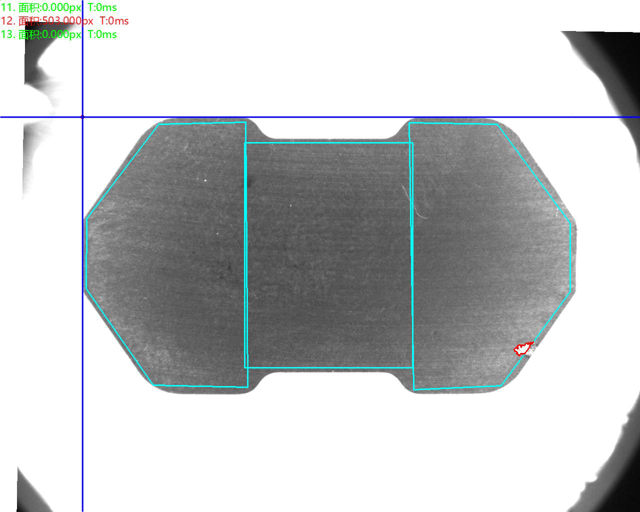

頂部正光檢測不良品分析圖：NG 不良原因：

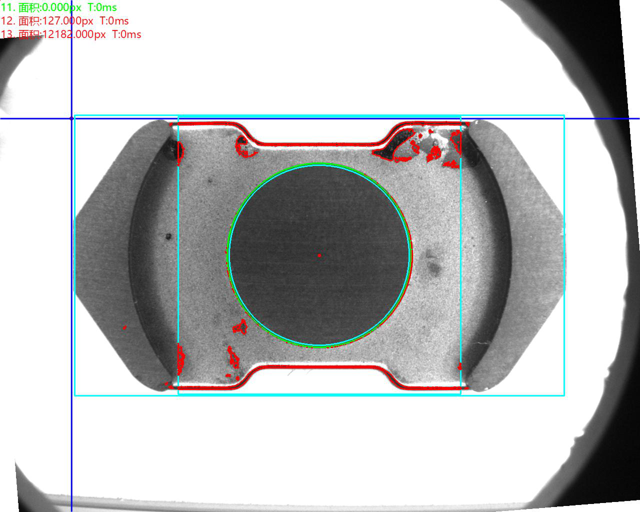

頂部正光檢測不良品分析圖：NG

底部正光檢測原圖：

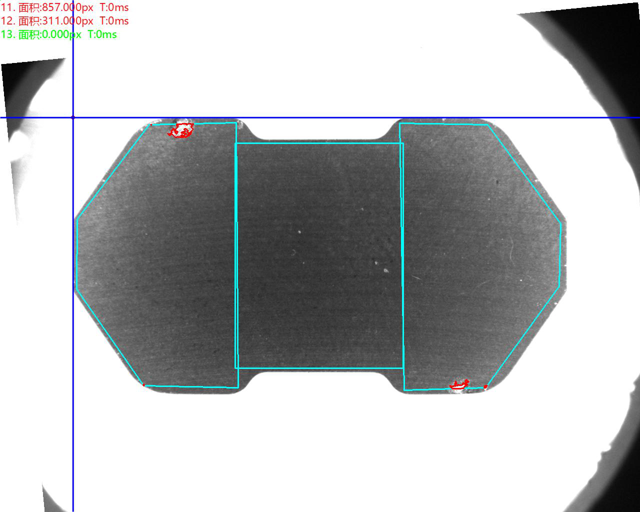

底部正光檢測不良品分析圖：NG 不良原因

底部正光檢測不良品分析圖：NG

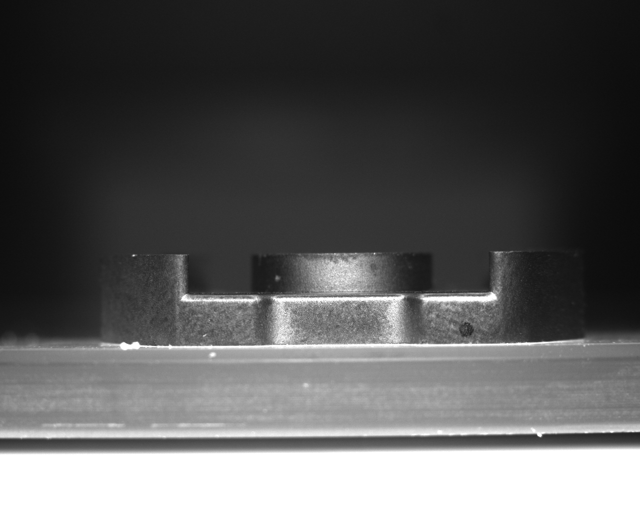

正面正光檢測原圖：

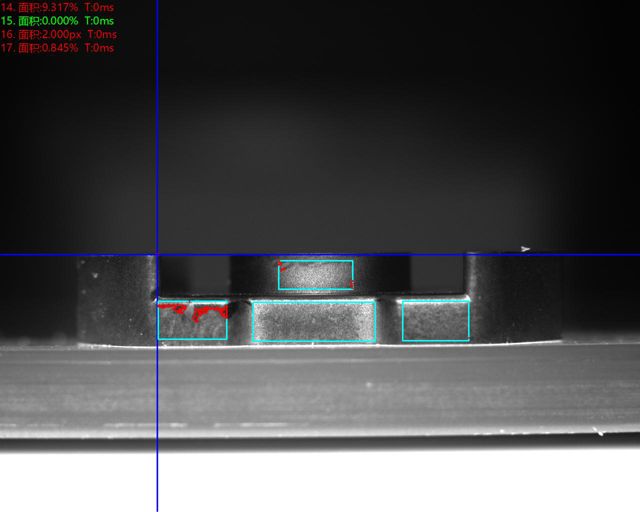

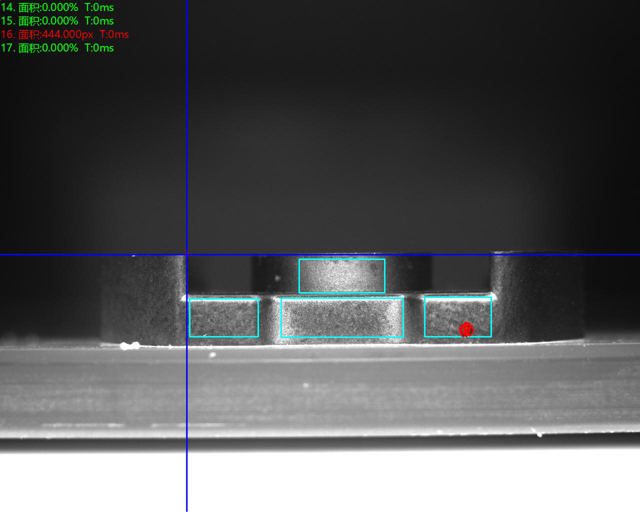

正面正光檢測不良品分析圖：NG 不良原因：

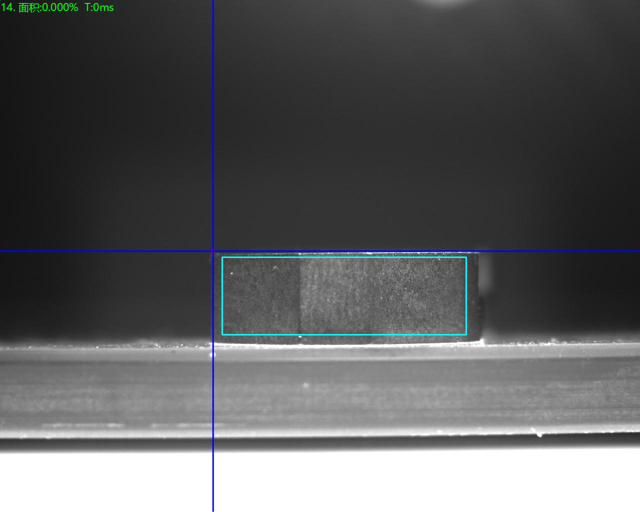

側面正光檢測良品分析圖：OK

反正面正光檢測原圖

反正面正光檢測不良品分析圖：NG 不良原因：

反側面正光檢測良品分析圖：OK
