對位流程：

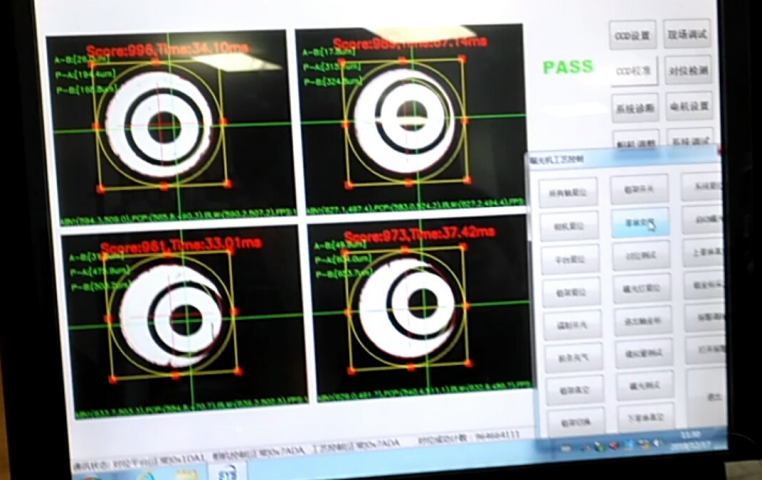

上料完畢關框之后的軟件畫面如下：







·對位過程：

對位前 ? ? ? ? ? ? ? ? ? ? ? 對位后

先通過相機居中功能使四個靶標位于中心位置，再通過對位平臺的運動來實現上下菲林和板中心對齊，四個相機分別對四個靶標進行識別監控，確保對位精度。

達到效果后就可以進行曝光，且這一過程耗時時間短，操作簡單，對操作人員要求不高，可以實現一鍵安裝。

產品特點：

·單/雙面曝光。

·伺服控制雙框進出。

·八根軸控制四相機。

·自動對位，精度高，操作簡單。

·多方面的安全機制保證人工的安全性以及機器的使用壽命。

·可定制的上位機操作畫面。

產品參數：

硬件平臺：工業級工控機+四元數控制器+千兆網口相機

對位精度：±5μm

對位時間：1秒

CCD個數：4個

曝光方式：雙框進出單/雙面曝光

專業的事交給專業的人做，如果你的工業生產線中需要用到機器視覺對位方面的技術，那么不妨和我們盈泰德科技聊聊，我們會先根據你的需求分析，免費從一個專業的角度來給你一個合適的方案，再聽取你的意見，即使沒達成合作，我們也希望能多認識個朋友。
