眾所周知，LED 屬于一種半導體光源，在照明領域有著廣泛的應用，將其作為汽車前照燈，與傳統前照燈光源相比，具有節能環保、體積小、相應速度快、顏色飽和度高以及使用壽命長等優點，成為了下一代汽車前照燈的首選光源之一，目前已經在一些高端車型中得到了應用。而從保障前照燈照明效果的角度，需要做好必要的檢測工作。

1　機器視覺概述

作為人工智能的一個重要分支，機器視覺可以簡單的理解為利用機器來代替人的眼睛，做出相應的測量和判斷。實際上是一種綜合性的技術，在其中融合了圖像處理技術、光學成像技術、傳感器技術、計算機技術以及機械工程技術等，能夠在一些特殊的場合代替人工視覺，具有靈活性和自動化的特點。

基本原理，是利用CCD 相機，將檢測到的目標轉化為圖像信號，然后傳輸給圖像處理系統，再次將圖像信號轉化為數字化信號，從中提取被檢測目標的特征值（數量、位置、高度等），實現對于目標的自動識別。

2　機器視覺在汽車LED 前照燈檢測中的應用

2.1　系統框架

前照燈檢測系統的硬件部分包括了圖像卡、攝像頭、暗箱、PC機等，其基本的工作原理，是利用CCD 相機采集圖像信息，經圖像采集卡，將圖像信息傳輸?shù)絇C 機，進行相應的處理和顯示，而通過I/O 卡，可以自由控制系統的啟停以及攝像頭的切換。軟件部分選擇了LabVIEW 及IMAQ Vision，結合相應的虛擬開發平臺軟件，可以利用圖形化的編輯語言完成系統軟件的設計，同時也能夠提供多樣化的庫函數以及功能模塊，不僅保證了系統功能的全面性，在實際應用中也更加靈活，可以在很大程度上縮短系統開發的周期。

2.2　圖像處理

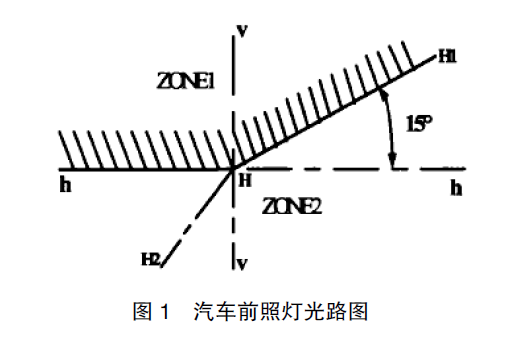

對于汽車前照燈檢測而言，光軸交點檢測非常重要，這里假設車輛正常行駛，右側前照燈的光路圖如圖1 所示。

其中，h-h 表示通過前照燈焦點的水平面，H-H2 表示道路中心線，v-v 表示前照燈垂直面，對照上圖，h-h 與H-H2 的交點位置是汽車前照燈光軸檢測的一個重要參數。從方便分析的角度，需要做好必要的圖像處理。

（1）LUT 變換：主要是對圖像像素的灰度值進行計算和轉換，在強化圖像光對比度的同時，也可以突出圖像的有用信息，使得邊緣更加明顯。

（2）圖像裁剪：為了保證精度，采集到的圖為標準CCIR 圖像，像素較多，能夠提升系統的測量分辨率，不會同時也會使得需要處理的數據大大增加，在一定程度上影響了系統的實時性。因此，需要對圖像進行適當?shù)牟眉?，去除冗余部分，減少數據量。結合光軸特點分析，圖像中光軸的交點位于最亮區域附近。從降低區域隨機性的角度，運用檢測圖像質量重心的方式，對需要進行處理的區域進行確定。

（3）邊緣增強與二值化：一般情況下，邊緣增強指對灰度邊緣的增強處理，結合相應的門限，對明顯邊緣的像元位置進行確定。在經LUT 變換后，圖像的邊緣特征清晰度大大增強，再次進行二值化處理，可以清除圖像中的部分干擾因素，為后續邊緣檢測提供便利。在二值化的過程中，需要關注閥值的選擇，如果過高，則可能會漏掉變化幅度較小的邊緣，如果過低，則可能會受噪聲影響，產生虛假邊緣。因此，在進行圖像二值化處理時，需要合理選擇閥值，避免出現漏檢和假邊緣的情況，一般情況下，需要經過大量的實踐才能夠獲取最佳閥值。這里為了提升工作效率，在允許誤差范圍內，增加了對圖像一次邊緣的特征提取，運用空間矢量梯度濾波，對邊緣進行二次增強，結合適當?shù)膶?shí)驗，就能夠完成閥值的確定。在這個過程中，空間梯度濾波的的作用，是結合一定的計算因子，在圖像中進行像素灰度卷積。處理完成后，圖像基本顆粒邊緣的像素灰度對比度大大增強，利用實驗得到了閥值進行圖像的二值化，就可以將誤差控制在允許范圍內。

（4）去干擾處理：二值化處理后，在圖像中會存在一些可能對圖像處理造成干擾的小顆粒，需要及時去除。經研究討論，選擇膨脹和腐蝕方法，對二值化圖像進行處理。需要注意的時，膨脹與腐蝕必須成對出現，互補不足，保證良好的處理效果。

2.3　零件檢測

可以利用接近傳感器的精確定位，對零件的完整性進行檢查，考慮到汽車前照燈的型號眾多，需要選擇針對性的檢測設備，因此缺乏靈活性。在基于機器視覺的檢測系統中，通過圖像處理方法，可以構建相應的圖像模板，實現對于車燈裝配零件的柔性檢測，提升了系統的靈活性以及檢測結果的可靠性。



3　結語

總而言之，汽車LED 前照燈相比較傳統前照燈光源具有非常顯著的優勢，不過同樣需要做好必要的檢測工作，以保證前照燈功能的充分發揮，保障行車安全。
