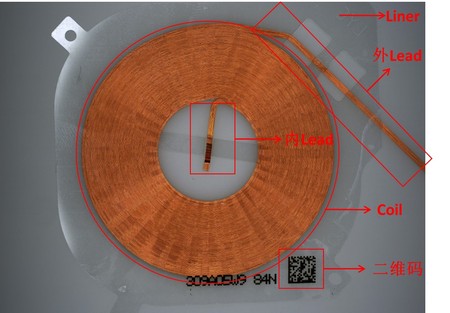

無線充電器線圈（視覺檢測系統方案）

線體交錯

表面臟污

本體劃傷

本體散

lead分層

本體分層

系統簡介

● 應用于無線充電器coil制程成品外觀檢測

● 可檢測coil本體分層、coil本體散、coil線散、扭線、跳線、斷線、臟污；lead分層、線散等缺陷

● 使用高精度面陣傳感器，搭配特制光源、鏡頭。

● 最小光學分辨率0.02mm

● 系統檢測周期X S，檢測效率極高。

配置組成

檢測工位	工位1	工位2	工位3	工位4
相機	2900萬x1	1200萬彩色x1	500萬x1	1200萬彩色x1
鏡頭	50mmx1	35mmx1	35mmx1	35mmx1
光源	背光	同軸光源	穹頂光源	同軸光源
物距	200mm	300mm	400mm	300mm
分辨率(mm/pixel)	0.017	0.026	0.036	0.026
檢測幅面	111×74	109×80	92×69	109×80



如果你的工業生產線中，需要用得上機器視覺方面的技術，那么不妨和我們盈泰德科技聊聊，我們會先根據你的需求分析，免費從一個專業的角度來給一個合適你的方案，然后再聽取你的意見，再詳細洽談，最后即使沒能達成合作，我們也希望能多認識個朋友。
