一、檢測需求

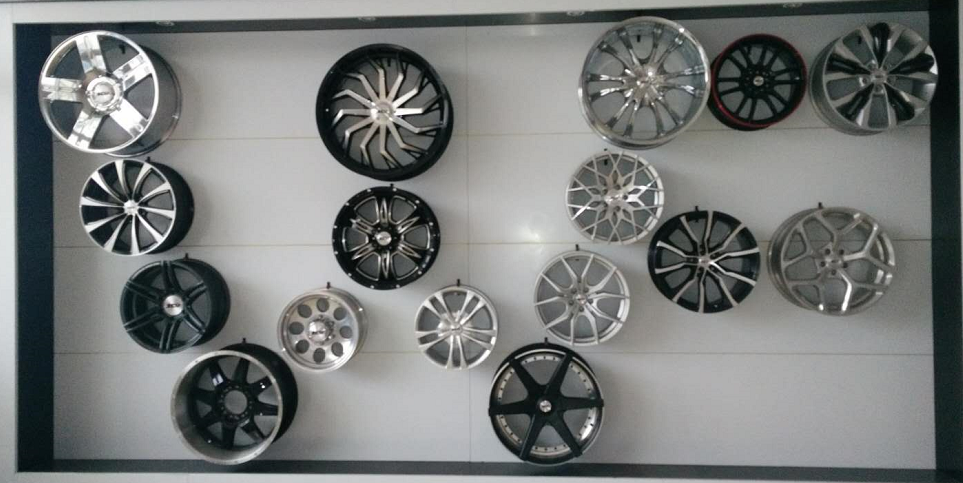

1. 在輪轂生產線上，對輪轂的型號進行識別，然后將識別的結果發送給生產線。
2. 輪轂的種類很多，需要支持用戶添加新的型號模板。
3. 有輪轂表面相同的情況，需要通過高度信息進行識別。

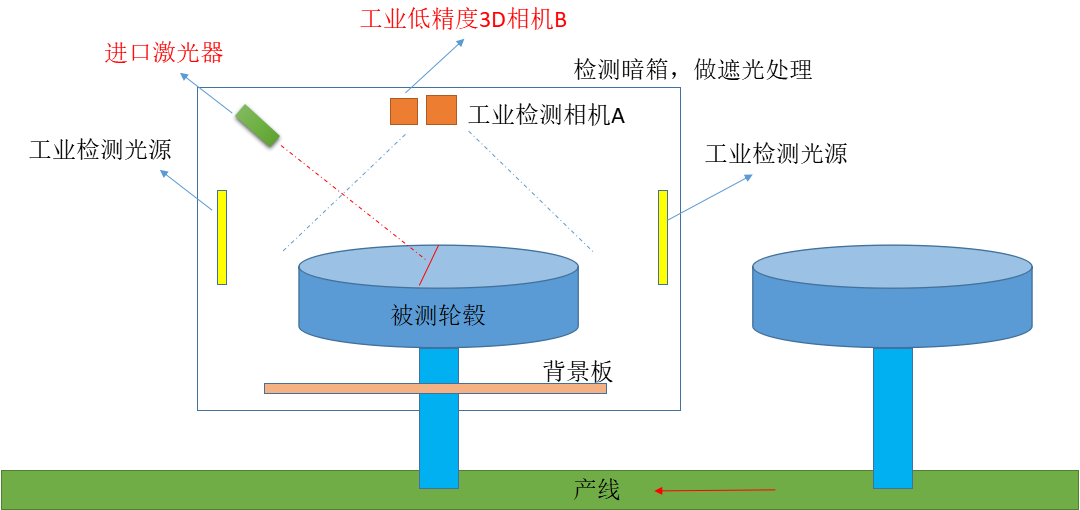

二、檢測原理——三角激光掃描

使用三角激光掃描技術，配合輪轂生產線的質量監控過程，相機和激光器組成的傳感器系統不需要移動，就能夠通過移動的輪轂采集到一個又一個完整的輪轂3D特征圖，從而對輪轂的型號做出識別與判斷。

三、組件說明

1. 工業檢測相機A：拍攝輪轂正面，獲取輪轂形狀以及正面特征，對輪轂型號進行識別

相機參數：相機分辨率為500W像素，拍攝視場大小為：780mm * 650mm，相機鏡頭頂部距離輪轂上方為740mm，選用8mm焦距鏡頭

輪轂匹配方式分類如下：
1）形狀匹配
2）特征匹配（輪轂條幅數量、輪轂條幅寬度、輪轂整體顏色【僅區分黑色、銀色等差異較大的灰度顏色】、輪轂外徑、輪轂內徑
3）其他較明顯特征匹配

2. 低精度3D相機B：拍攝輪轂中特定位置的高度信息

1）拍攝輪轂中特定位置的高度信息
2）該相機為低精度3D相機，無法獲取整體輪廓

3. 激光器

1）全自主研發的低精度3D技術：通過激光器輔助，經過相機取像以后，通過激光三角法原理，得到輪轂中輪輻的高度信息。
2）優勢：使用普通面陣相機即可得到高度信息。
3）劣勢：由于使用的不是3D相機，無法獲取被測產品的整體三維輪廓。

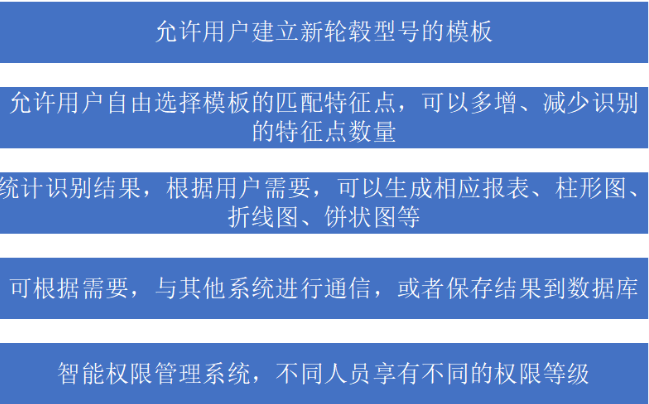

四、軟件功能
