• 型號：手機面板劃痕視覺在線缺陷檢測
• 類別：機器視覺產品應用

產品說明

現在隨著手機產業的日趨發展，然而其外觀缺陷將直接影響著消費者對品牌、手機性能的感知。手機玻璃蓋板是貼合在觸摸屏的表層作為保護屏幕和美化產品的作用，因此，手機面板表面缺陷檢測都需要很高的檢測精度和可靠的打光效果來做保證。盈泰德科技智能視覺缺陷檢測系統能夠自動測量產品的外觀尺寸，如外形輪廓、孔徑、高度、面積、間隙等。利用機器視覺技術進行手機面板的高精度尺寸測量和外觀缺陷檢測，可以節省大量的勞動力資源，為公司帶來長遠利益。





? ??設備參數



項目	參數

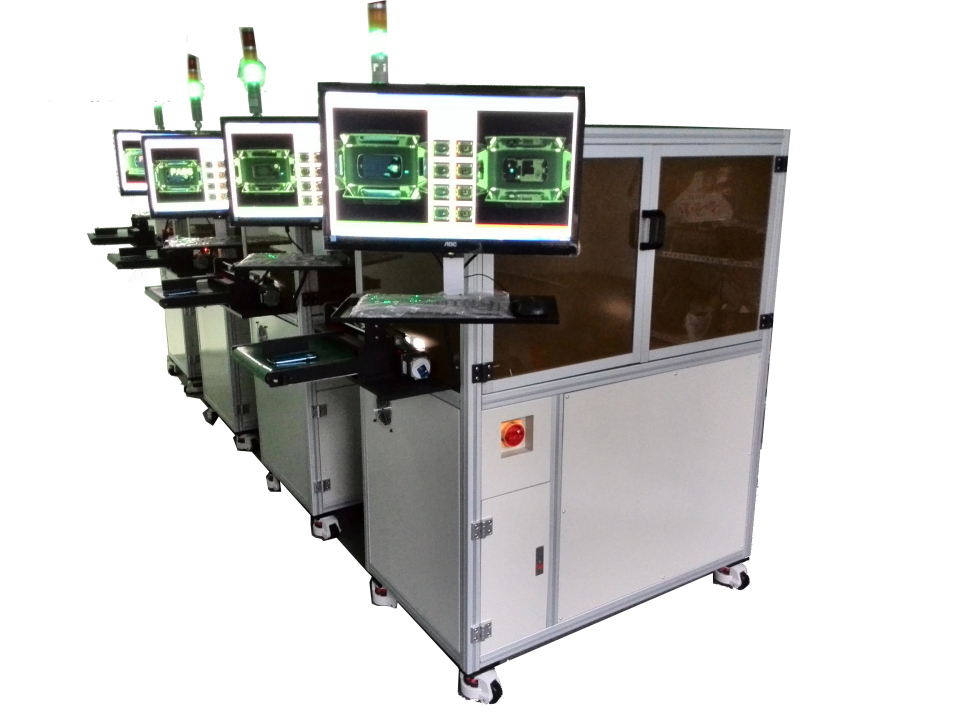

設備類型	ccd視覺檢測機
相機	德國進口500萬彩色COMS*2 / 1200萬彩色相機? *2
鏡頭	日本分辨率鏡頭
光源	特殊定制高均勻性LED白色光源
軟件功能	離線編程，在線測試，測試數據統計分析等
檢測速度	>1200 PCS/H
檢測產品尺寸	6.5寸(其它規格需定制)
尺寸(長寬高)	1450*550*1450 mm
系統配置	Windows 7, CPU I5 ，HD 500G， RAM4G
顯示器	AOC 21”液晶顯示器
電源	AC 220V， 50/60HZ, 1000W



? ? 檢測內容





— 表面檢測：污點檢測、劃痕檢測、邊緣缺失檢測、裂紋檢測、顏色區分檢測﹔

— 尺寸檢測：間距檢測、大小檢測、形狀檢測、孔徑檢測、扭曲變形檢測等。

— 外觀缺陷檢測：外殼檢測



? ? 檢測案例





一、手機硬質玻璃板檢測：檢測玻璃板崩邊、劃傷、黑點、透光、牙邊、壓傷等

二、字符缺陷檢測：檢測產品上噴印的字符、LOGO、標識等缺失、斷裂、異物、顏色不均等。

三、手機外殼外表瑕疵檢測：檢測手機BP面、外側面（包括側面及圓角）壓傷、刮傷、色、雜質、亮點、凸包、腐蝕點、沙粒壓傷等等。

四、logo表面瑕疵檢測：筆記本、平板電腦及手機，可檢測logo表面的碰傷、劃傷、麻點、白點、料線、凸包、研磨痕、橘皮等等。
