深圳市RVSTO技術有限公司，圓形五金零件機器視覺檢測方案，RVSTO公司8年來一直致力于視覺檢測，其檢測設備具有廣泛的應用范圍和多種檢測方案。

　　一、測試的內容和要求

　　測量工件面積：

　　4*2.5mm積分高度圓柱樣品的檢測

　　檢測內容：

　　1：邊緣缺口、孔和直徑的底部檢測

　　2：側檢測的總高度

　　3：頂部試驗直徑，不論是否有孔

　　注：以上檢測項目需要在圖像下清晰可見才能檢測。

　　檢測效率：每分鐘200~400件(按進樣速度計算)。

　　分工：根據檢測內容細分檢測步驟。

　　二.設備組成和主要機構

　　總體組成：尺寸：900*800*1850毫米

　　型號：sp_302C

　　1：RVSTO視覺檢測軟件

　　2：工業計算機

　　3：顯示19吋

　　4：工業相機：3臺，底部和頂部檢測直徑，是否有孔，邊緣切口，側檢高度

　　5：工業鏡頭：3 FA工業攝像機

　　6：專業玻璃托盤

　　7：電磁閥

　　8：減速器

　　9：振動柜

　　10：進料設備(振動盤、直接振動、控制器)。

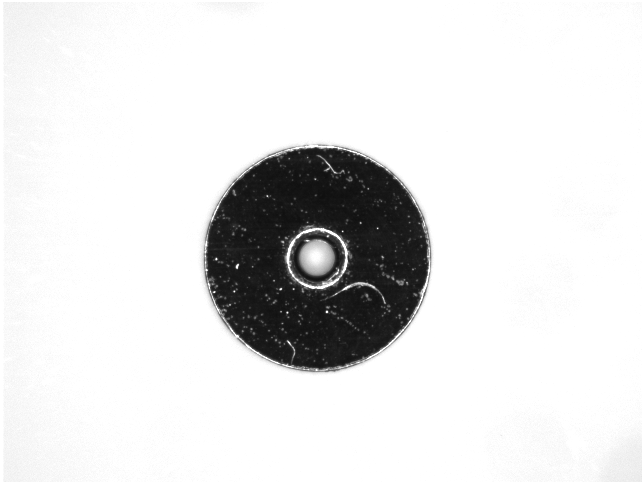

　　?底部檢測效果原始圖片：

　　3：1底檢出法

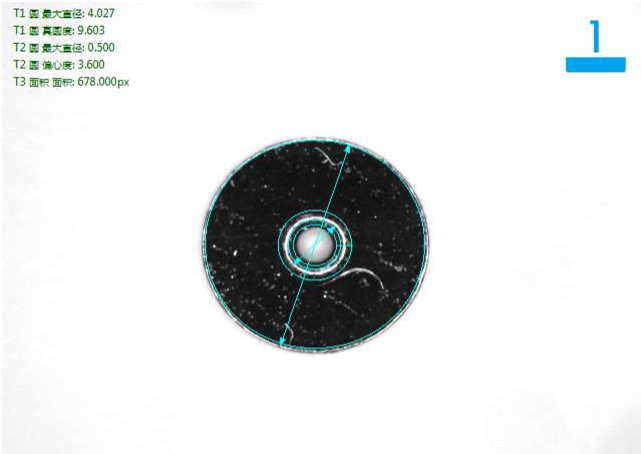

　　底部測試精細產品分析圖表：OK

　　3：1底檢出法

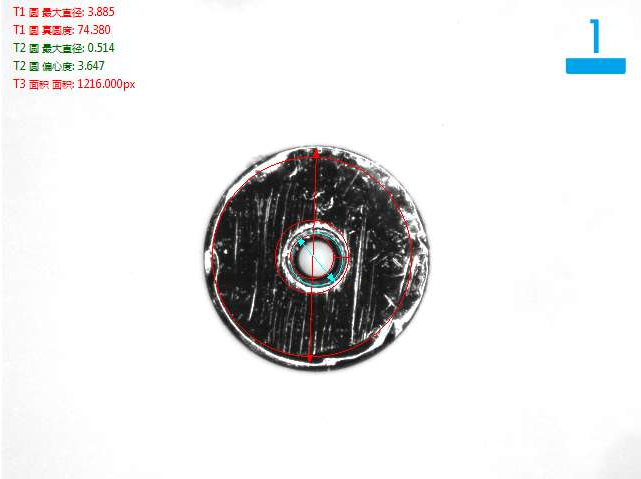

　　底部檢測邊緣切口缺陷分析圖表：Ng

　　3：1底檢出法

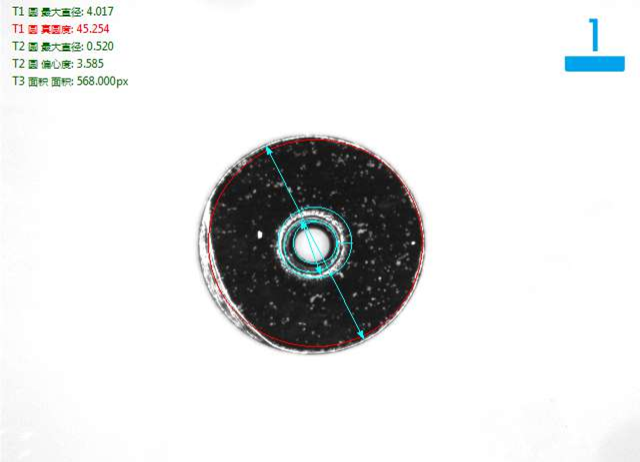

　　底部檢查內孔過量不良產品分析圖表：Ng

　　3：1底檢出法

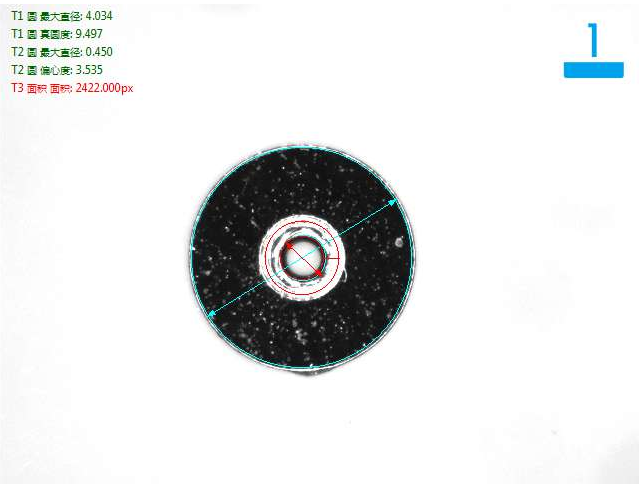

　　底部缺陷產品分析圖表：Ng

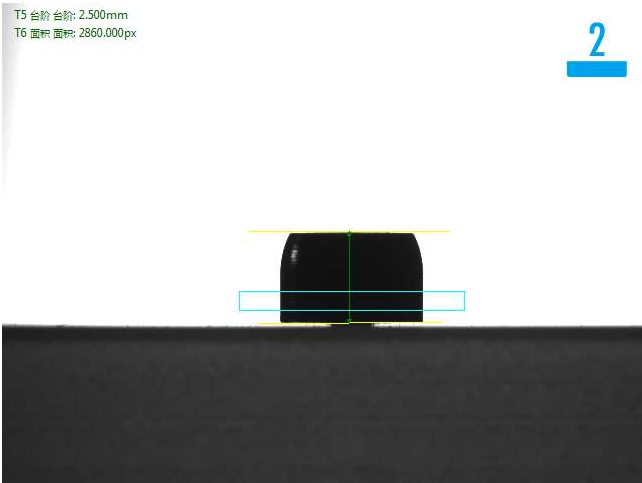

　　3：2側檢測法

　　用于側檢的精細產品分析圖表：好的

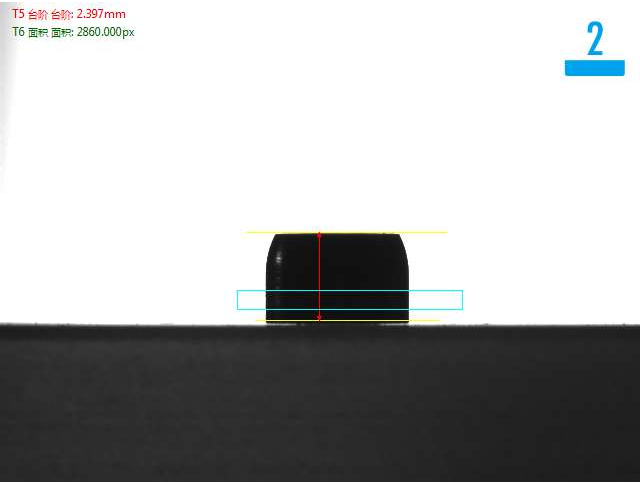

　　3：2側檢測法

　　用于側檢的高不良產品分析圖表：Ng

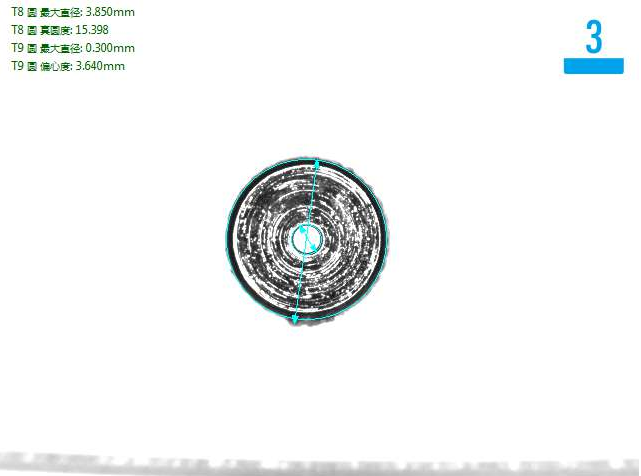

　　3：3頂級檢測方法

　　頂級測試產品分析圖表：好的

　　四.系統安裝要求：

　　設備放置檢查空間：分別在管道一側安裝SP視覺檢測系統，確保設備有足夠的安裝空間。

　　環境溫度：0-50攝氏度；

　　空氣濕度：相對濕度低于90%；

　　電子干擾：為設備提供較少的電子干擾。

　　電源：220 V，50 Hz交流，功耗小于1千伏安。
